烽火网络电信级以太网多业务平台解决方案
录入：edatop.com 点击：
城域网是高度竞争和开放的网络环境，受用户和应用驱动，基本特征是业务类型多样化，业务流向流量的不确定性。随着中国的宽带用户数量和带宽需求的飞速发展，客户对多差异化服务质量的需求与日剧增，现有的IP城域网已逐步凸现出对业务发展需求的不适应，主要表现在可靠性和可扩展性差、多业务部署能力不足、网络结构不清晰等多个方面。
基于电信级以太网多业务平台的解决方案具备网络和业务扩展性、运营级网管能力和QoS保障能力，提供多业务的支持，同时延续了以太网无与伦比的高性价比特性，从而有效推动了传统电信运营商向分组化网络的转型，因此得到较多关注，并从众多城域网技术解决方案中脱颖而出。目前在网络建设和改造中，运营尚开始试点逐步在宽带接入网汇聚层面引入广义的电信级以太网技术，提供高可用、高速率的业务汇聚能力和以太网互连业务，电信级以太网已经逐步成为电信网的基础元素之一。
方案介绍
根据可运营和可管理的电信级IP城域网的需求，结合电信级以太网的五大特征——扩展性、可靠性、QoS保障、TDM支持和业务管理，以及城域网的最新技术和标准，烽火网络推出了基于分组技术的电信级以太网多业务平台(MSPP)F-engine M8000系列产品，可以为客户提供电信级以太网承载解决方案。
M8000电信级以太网多业务平台主要面向宽带接入网的汇聚层/接入层、大型企业网和行业网络，也可作为中小城市新建的基础数据承载网络，提供数据、TDM和视频业务的承载和传输，适应客户多样化和组网扁平化的要求,在努力提高用户体验质量的同时为运营商网络带来增值。
M8000系列电信级以太网多业务平台可以提供大管道的业务承载和电信级(50ms)业务保护功能，具备灵活的业务控制能力，可以基于用户、业务和应用来分配相应带宽和QoS等级。通过应用这些主动策略，不但可以防止网络瓶颈，还可以加强SLA，提高用户的体验质量(QoE)，提供差异化的客户服务，从而以有限的带宽创造更多的利润。
应用场景
烽火网络电信级以太网多业务平台MSPP支持数据、语音和视频等多业务的电信级高可靠性承载，同时满足客户对网络业务管理和应用的差异化需求。主要有以下三种应用场景：
宽带流量汇聚
低成本、高可靠的二层的以太网汇聚，比MSTP方案具有成本优势，并普通交换机方式可靠性更高；汇聚DSLAM、FTTH和LAN等宽带接入流量，以及软交换中AG和3G等接入层流量；统一的以太汇聚网络，减少运营商投资成本。

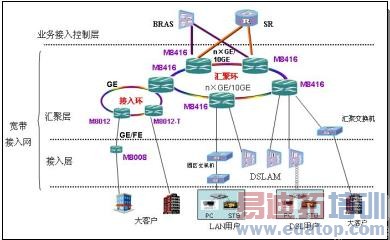

MSPP环网可考虑单环架构或千兆接入环跨接万兆汇聚环的分级环网结构。不论何种模式，MSPP都可以提供低成本的快速保护倒换的业务高可靠性。基于环网架构还可以较好支持组播业务，在环路中无需复制多份内容，节省带宽。同时，通过环网汇聚，增大了端口扇出能力，大量节省了业务控制点的光纤资源和光端口资源。
大客户专网或接入应用
商业用户或专网用户ARPU值较高，是运营商重点开发的对象。基于MSPP可以开展视频、数据、语音等综合业务，并可采用电路仿真方式提供TDM业务的接入。

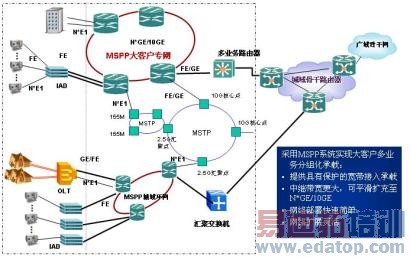

在解决大客户专线业务的初期，汇聚层可利用MSPP电信级以太网多业务平台组成GE环网，从而完成大客户的TDM、以太网专线业务的接入、承载和调度，使网络支持的业务从2M电路到以太网专线可以平滑过渡，保证用户网络和业务的发展。如图中所标示的，在用户业务量不大时，可通过N×E1、155M、FE/GE等接口将业务直接上联到城域网中已有的MSTP传输网上，或通过FE/GE等接口直接上联到城域网的汇聚层交换机或多业务路由器。
随着业务的不断增长，后期还可通过下放千兆MSPP环网、上拉万兆MSPP环网等方式将多业务分组承载网络进一步向地市、县和城域延伸，最终形成提供覆盖完善的多业务分组化大客户承载网。
用户末端覆盖和业务接入方面的实现方式多种多样：既可在业务种类单一时采用光纤连接方案，也可像图中所示的在业务种类复杂时采用N×E1、以太网交换机、路由器、EPON等技术作为末端接入。大客户接入点的不确定性，决定多种网络拓扑形式并存的现状。
采用MSPP组建的网络在结构、容量、管理和发展上均以满足大客户业务的开展为基准，提供丰富的业务种类和可定制服务，并构成“业务发展—网络完善—业务发展”的良性循环。
中小城市的基础数据承载网
随着网络的不断融合和新业务（如Triple-play等）的涌现，现有城域网逐渐向层次化和分组化的方向进行演进。因此，未来的城域网是业务驱动的网络：业务与控制分离，控制与承载分离，目标是使业务真正独立于网络，灵活有效地实现业务提供。其中，城域承载网作为运营商提供业务的基础平台，需要具备新的特性和功能，不断提高用户的体验质量，才能满足日益增加的业务需求，降低用户离网率，提高ARPU值等增值收益。

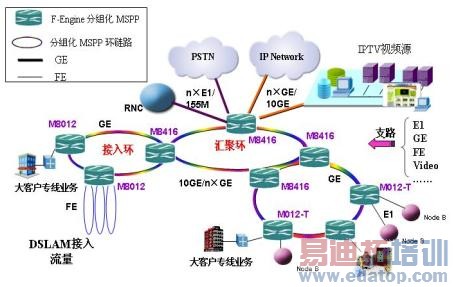

在逐步演进的过程中，在中小城市可以考虑将原有的SDH接入层仍然保留，作为A平面，另外新建MSPP网络作为B平面。新建网络主要完成对原有网络业务分流和新业务承载。具备灵活的拓朴提供和业务保护及控制能力，可采用FE、GE、N×GE、10G和N×10G方式平滑升级。
优势特点
烽火网络基于多业务分组技术的运营级以太网解决方案在城域网优化中的技术优势和实用价值主要在于以下几个方面：
·支持丰富的拓扑结构，并可基于环网提供电信级50ms的业务保护，同时也保护了用户的利益；
· 分布式故障检测机制，支持拓扑动态学习和更新、故障的隔离、定位和恢复
· 环路中继带宽高，提供从N×GE到10GE的平滑升级和可扩展性；无需预留保护带宽；
·基于以太网统计复用方式，标准以太网帧封装，兼容性好，组网成本低；
· 有效保证服务质量，微秒级的转发时延控制，提供灵活的策略和业务控制能力，
·采用分组技术，支持TDM仿真，同时提供对数据、语音和视频等多业务的支持；并支持基于硬件的高效动态组播功能，对于IPTV等新业务提供了良好的支持，可以满足未来业务发展的需要。
在实际应用中，烽火网络基于多业务分组技术的电信级以太网解决方案具有以下特点：
*电信级的业务保护
MSPP电信级以太网多业务平台提供基于环网的电信级50ms业务保护。在以太网的环形拓扑中采用分布式环保护算法，对于故障通告和恢复均采用分布式处理，具有较低的时间和空间复杂度，从而降低了对系统的要求。在拓扑上支持链型、网状和多环复接的类网状拓扑结构。
*良好的可扩展性
采用低成本的分组化平台，提供高QoS保障的网络。环路带宽可从FE平滑升级至N×10GE；设备多采用模块化设计，可灵活扩展；环网的尺寸、多环复接拓扑可根据业务需要及时调整。从而在满足当前带宽需求的情况下为未来可预见阶段内的通信增长提供网络保障。
*有效保证用户服务质量和安全性
通过对转发报文的深度分析，可以动态智能地标识业务流，从而为后续的业务控制和QoS调度操作打下基础。 在承载网络中根据业务报文中的QoS标记进行有差别的调度处理。通过多种QoS算法和调度策略，为不同业务提供不同的带宽保证。
在业务安全性方面，MSPP多业务平台通过对转发数据的分析，针对可疑IP、病毒数据包、广播风暴等攻击进行限制，保证网络的安全和可靠。用户可以根据需要定制过滤规则，可以避免恶意攻击和进行病毒防范。
*较高的组网性价比
环型拓扑可以大大节省接入层到汇聚层的光纤和端口占用。大量节省模块局到中心局的光纤资源。此外，可通过配置实现灵活的业务负载均衡。由此，在光纤资源紧缺，核心设备端口资源紧张，要求成本控制，要求高可靠性的应用场景中，MSPP不仅有效的解决了现有城域网中汇聚架构不合理的问题，同时还优化了网络结构，给运营和维护带来了便利。在成本上，与同带宽的MSTP设备相比更是存在数量级的差异。
*快速的业务生成
MSPP能够提供以太网接口和E1 TDM接口等多种业务接口，运营商可以基于此同时提供大客户的话音、宽带专线、VoIP、VPN等业务，满足运营商各类大客户的接入需求等。
MSPP设备可通过SVLAN和选择性SVLAN方式实现二层VPN业务，也可以透传基于MPLS的二、三层VPN业务。对于VoIP业务可以基于标准的以太网业务接口接入，并配置相应的优先级保证服务质量，同时基于环网的快速保护倒换机制提供业务保护。
*灵活方便的运营维护与业务管理
设备即插即用，无需复杂配置，便于快速部署。
灵活的升级方式，当部分节点所涉及的业务出现新的功能和带宽需求时，可以只升级局部设备和网络中局部环路带宽，而不影响整个网络的使用，这样极大地减轻了扩容和维护的压力和负担。通过分组化承载平台的即插即用特性和特色的网管平台，不仅提高了对于网络和业务的管理能力，同时也提高了运营商自身在管理和维护等方面的体验质量（QoE）
结束语：
随着网络中IP/以太网业务量的日益增加以及基于以太网技术的新型解决方案的不断出现，电信级以太网多业务平台在城域网中的应用将会越来越多，电信级以太网多业务技术将成为面向未来的主流解决方案。
来源：泰尔网
