10GBASE-T（10 Gbps以太网）
录入：edatop.com 点击：
IEEE 802.3 10GBASE-T标准已经获得批准，对于参数的要求也都最终确定。新标准的一项关键要求就是外部串扰。无论是现有还是新安装的布线都应该测试该项特性。只要链路为55 m或更短，目前安装的CAT 6和E类布线均有望达到外部串扰要求。关于所有超过55 m的CAT 6和E类链路是否都能真正支持10GBASE-T通讯，还存在很大争议。增强型CAT 6或E类布线在整个长达100 m的通道范围内均可满足外部串扰要求。尽管各种屏蔽布线链路应该具有非常优异的外部串扰特性，但是众所周知，因安装不当屏蔽效果可能非常差，因此应该对这种类型的布线进行非常简化的抽样测试，以确认外部串扰特性。
Fluke Networks一向积极参与IEEE802.3an任务组的布线要求、ISO TR24750技术报告和TIA TSB-155的订制工作，从布线的角度支持IEEE802.3 10GBASE-T标准。另外，Fluke Networks还参与了IEC 61935-1新草案及TIA技术公告中现场测试要求的编写。尽管现场测试装置的要求尚未获得完全批准，但已经经过TIA的多轮投票，已经相当成熟了。
外部串扰要求 关于10GBASE-T的IEEE802.3an标准有三个方面的要求，所有这些全部依赖于受害链路和干扰链路的插入损耗。
1. 综合外部近端串扰（PS ANEXT）。这是对受害链路中每一线对以及所有线对的平均频率响应的要求。
2. 远端综合外部衰减和外部串扰之比（PS AACR-F）。这不同于受害链路的综合外部远端串扰和插入损耗（衰减）。在目前的IEEE803.3an标准及TR24750 和 TSB-155以前的草案中，PS AACR-F被称为是PSAELFEXT。这是对于受害链路中每一线对以及所有线对的平均频率响应的要求。
3. 外部串扰余量计算（ACMC）是结合了PS ANEXT 和 PS AFEXT的平均余量。该平均值对于每个线对和所有线对平均值为一个数字，5个ACMC结果均必须大于0 dB。
利用线对与线对外部NEXT和外部FEXT测量结果以及之前获得的插入损耗（衰减）的测量结果进行计算是比较复杂的。但是，用户可以从Fluke Networks的网站获得这些要求的详细介绍。请切记，作为最小限度，要求3是必须满足的。根据IEEE802.3an标准的定义，PS ANEXT 和/或 PS AACR-F不通过测试是可以接受的。在实际应用中，即使PS ANEXT 或 PSAACR-F不能通过测试，ACMC往往能够通过。
如何进行外部串扰测量
将现场测试仪的主机连接到“被干扰”或“受害”链路的本地端（通常为布线系统中楼层配线架的跳线面板）。对于外部NEXT，将现场测试仪的远端连接到“干扰”链路的本地端。利用两个端接器端接远端。在进行测量并保存了结果之后，将测试仪远端连接到另一条干扰链路的本地端（并且将第一条干扰链路远端的端接器移到这条链路）。将测量结果加到先前的测量结果。依此类推，直到测量过全部的干扰链路。测试程序定义了哪些干扰链路必须测量。在测试仪主机和远端之间，有另外一条通信链路来控制测量操作的同步。请参见图1。

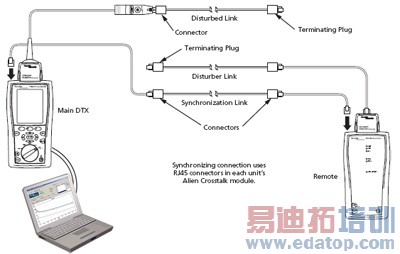

图1：外部串扰测试的配置
对于外部FEXT，将测试仪远端连接到干扰链路的远端。利用端接器端接干扰链路的本地端，并保持用端接器端接受害链路的远端。可以利用相同线束或其它链路中未被使用的链路作为通信链路。也可以将受害链路连接到远端单元的通信端口，此时则无需独立的通信通道。请参见图2。

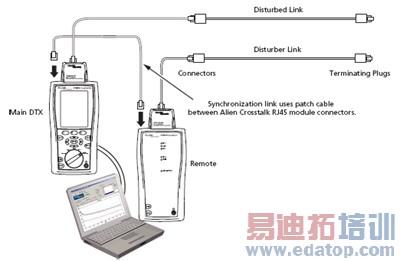

图2：外部FEXT测试的配置
从而即可获得综合外部串扰。通过测试每一次测量期间的连通性，并利用先前测得的插入损耗特性，即可按照相关标准中的介绍进行相应的调整，并计算出可靠的全面测试结果。由于组合的数量会非常大，因此关键的问题就是要测量多少干扰链路才能获得可靠的测试结果。
满足IEEE802.3 10GBASE-T要求的测试方法
本文中介绍的测试方法适用于IEEE802.3 10GBASE-T，并支持布线规范ISO 24750 和 TIA TSB-155。该测试方法不适用于增强型布线，在增强型布线中，外部串扰限值与长度不相关。关于增强型布线的外部串扰要求还在进一步讨论之中，并不确定会采用哪些附加的外部串扰条件。 Fluke Networks推荐以下的测试方法：
必须首先测试布线系统的内部特性。这是确认布线系统满足内部要求所必需的，并提供影响外部串扰通过/失败状态的插入损耗信息。确保测量数据的可靠性并且被测布线连接的正确性是非常重要的。
被测“被干扰”链路或“受害”链路的数量为布线系统中链路总量的1%或5条，取较大值。
应该在楼层配线架的跳线面板处测试受害链路。当布线为从跳线面板到跳线面板时，例如在数据中心，应该从远端进行测试。从远端进行的测量记为另一个测试步骤。
综合外部串扰测试结果中包括的干扰链路应该包括共用同一线束和/或跳线面板上处于相邻连接器位置的链路。事实证明，其它线束中的链路和连接器离得比较远的链路对外部串扰的影响并不明显。因此，外部串扰测试的时间主要受同一电缆束中电缆数量的影响。
由于电缆越长，对外部串扰的要求越高，因此应该选择布线中最长的链路作为“被干扰”或“受害”链路。链路长度每缩短10 m，综合外部串扰余量将提高1.5 dB至2.5 dB。因此，如果外部串扰平均余量已经达到了5 dB，并且链路配置和所使用的组件相同，则没必要再测试更短的链路。
Fluke Networks的外部串扰测试解决方案
Fluke Networks提供的外部串扰解决方案利用1台PC（笔记本）来控制DTX-1800并收集外部串扰数据。所有的通过/失败评估方法都按照IEEE802.3an标准的具体要求执行。在测量和保存数据之前，都确定连接是适当的，从而保证了所收集的数据是有效的。
当线束中电缆数量增多时，干扰链路的数量以及外部串扰测试所需的时间将延长。从不同线束大小收集外部串扰数据所需的时间如图3所示。
图3：内部参数及外部串扰特性测试所需的时间
所需的总时间是布线系统中链路数量的一个函数，以实线表示。另外三条曲线为外部串扰测试需要增加的时间。请注意，当布线中线束大小为12时，进行外部串扰测试所需增加的时间是适中的。但是，如果线束非常大（48），外部串扰测试时间估计将达到内部参数测试的时间。强烈建议在安装新布线时使用24或更小的线束。
结论
我们将提供实用的测试解决方案（2006年10月）来测试外部串扰，以满足全部的标准要求。外部串扰要求对于10GBASE-T通信非常关键。如果链路或布线系统要进行10GBASE-T通信，则必须进行测试。即使对于屏蔽布线系统，也要对其进行有限的质量检定测试，以保证内在的外部串扰特性。当标准不要求正式的外部串扰测试时，测试则是确保布线系统在变化的数据流量状态下满足所有要求的重要保证。在完成布线系统的部署之后，跟踪故障或采取补救措施将是非常困难和代价昂贵的。
作者：美国福禄克网络公司 来源：C114(CHINA通信网)
