IPv6场景下FTTx建设思路

录入：edatop.com 点击：

● 尽量不改造已建接入网络

由于我国存在宽带发展速度不均衡的问题，不同省市，甚至不同地区间设备混杂，从DSLAM到楼道交换机，再到OLT/MDU，各个年代的设备目前都在使用。接入网设备数量众多，不可能全部升级到最新设备。因此在引入IPv6网络时，必须充分考虑接入网的实际情况，对老接入网设备尽量不改动或者少改动。

OLT/MDU的基本定位不会发生变化

IPv4下的OLT定位

如图2，在IPv4环境下，典型的电信网场景，一般是BNG-AN-RG（宽带网络网关-接入网络-驻地网关）三级的设备定位方式。其中BNG作为三层边缘，一般是BRAS或者SR设备，作用是分配IP地址、路由、业务控制网关等。RG作为用户家庭网关，向用户提供业务接入端口，以及多种接入方式，如FE/WiFi等。

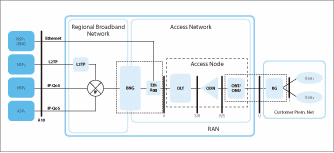

图2 TR-156描述的网络架构

在典型的电信运营商定位中，接入节点包括了OLT、DSLAM、ONU、MDU等多种形态设备。接入节点通过PON、DSL等技术实现用户流量汇聚。接入节点需要完成的功能包括流量分类、用户定位、QOS等。目前，接入节点主要功能还是二层汇聚，OLT/DSLAM实现二层交换功能，按照MAC地址和VLAN进行流量交换。

IPv6下的设备定位

从功能差异来看，IPv6相比IPv4架构没有大的改动，只是在具体的协议上进行升级，扩展了IP地址的长度。因此，IPv6下的电信接入网络会依然延续RG-AN-BNG的基本架构，设备定位不会有大的变化。

对于BNG（包括SR/BRAS）来说，可以分两个步骤升级支持IPv6。

初期，可以IPv6 Over L2TP（第2层隧道协议）方式进行承载。现有BRAS、SR定位于LAC（L2TP Access Concentrator），IPv6网关配置一台支持LNS（L2TP Network Server）的路由器。这样，对整个接入网到BNG来说，看到的只是PPP业务，现有设备不需要升级就能够支持IPv6业务。

当接入网条件成熟，或者IPv6业务成熟，城域网支持IPv4/IPv6双栈，可以考虑BNG升级支持IPv6/IPv4双栈，定位于IPv6/IPv4网络边缘网关，直接提供IPv6/IPv4业务。

对于已经建设的OLT/MDU，依然汇聚FE/DSL/PON方式接入的用户流量。与IPv4不同的是，IPv6场景下，汇聚的用户流量可能包括IPv4、IPv6，或者两者混合的流量。OLT/MDU需要实现IPv4、IPv6双栈能力，对网络流量按照PVC、VLAN、协议类型等进行区分，进入不同的管道中。

对于OLT/MDU设备来说，要具有根据内层VLAN标签打外层VLAN标签的能力。在外层VLAN标签打好后，还要有业务支持的能力。

● IPv4 VLAN中的业务，满足目前的IPv4功能：打标签、MAC学习、组播实现等。

● IPv6 VLAN中的业务，满足IPv4的功能：打标签、组播链路实现、受控组播转发等。

● 对于某些IPv6应用组网，可能需要在IPv6的VLAN上实现三层功能，支持IPv6路由转发。

对于老DSLAM设备，可以将IPv6业务划入单独的PVC，沿用现有1:1/N:1的网络模型进行承载。不考虑在DSLAM上进行三层业务的承载。

对于CPE端（ADSL接入终端）来说，一般不同业务都是通过CPE的端口来区分的。在双栈情况下，为了区分业务，建议支持每用户每业务一个VLAN。根据实际情况逐步推出支持IPv6 ROUTER模式的CPE。

延续现有FTTx建设

通过上面的分析，可以得出结论：现有FTTx建设中，设备定位都没有发生变化；支持IPv6需要尽量不改动接入网络。因此对于目前进行的FTTx建设，运营商可以遵循以下步骤进行IPv6建设：

（1）继续进行目前的FTTx建设，延续原有建设组网原则：包括OLT上联方式、上联网络，城域网、汇聚节点的组网方式、网络层次和网络结构等。继续维持设备放置原则，按照既定的工程实施方案进行施工。

（2）重点研究业务承载方案：明确语音业务、数据业务、组播业务、QoS业务各设备协同功能要求以及资源规划原则。重点研究在引入IPv6业务情况下、IP地址规划（v4、v6混合地址规划）、VLAN规划等业务承载措施。
