Union-PON，全业务光纤接入解决方案

承载无线BBU-RRU间业务的WDM-PON模块

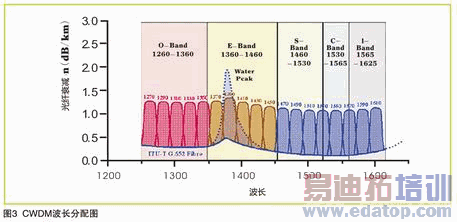

Union-PON解决方案中承载无线业务的WDM-PON模块，可以是密集波分复用模块（DWDM模块），也可以是稀疏波分复用模块（CWDM模块）。考虑到目前业界CWDM模块技术成熟，成本低廉，中兴通讯推出的Union-PON解决方案采用CWDM技术来承载无线基站信号（简称为CWDM-PON）。ITU-标准规定的CWDM的波长分配图见图3。

除EPON/10G EPON已经占用的波段以外，还可以选用多达5对BBU-RRU工作波长，充分利用了光纤线路的波长带宽资源，以最低廉的成本，实现最大的移动基站信号覆盖范围。具体选用波长如下：

● 基于G.652A&B光纤

BBU发射波长：1511nm，1531nm，1591nm，1611nm；

RRU发射波长：1411nm,1431nm，1451nm，1471nm。

● 基于G.652C&D光纤

BBU发射波长：1511nm，1531nm， 1551nm，1591nm，1611nm；

RRU发射波长：1391nm，1411nm，1431nm，1451nm，1471nm。

实测结果

我们进行了CWDM-PON 承载BBU和RRU业务和EPON/10GEPON，在同一个ODN网络共存的验证实验。

（1）EPON和BBU-RRU共存系统误码和丢包测试

BBU和RRU的承载系统5对波长满配置，业务接入类型分别为2.488Gbps速率的SDH业务和1.25Gbps速率的GE业务。共存系统传输光纤分别为20km和30km，两种情况下测试结果均为 BBU和RRU的承载系统24h测试无误码和丢包； EPON系统24h测试无丢包。

（2）BBU-RRU承载系统光传输抖动性能测试

测试了BBU和RRU的承载系统在ODN网络中的传输抖动情况，传输光纤分别为20km和30km，测试结果如下：

● 在STM-16，5 kHz to ~20 MHz条件下，所有通道输出抖动均小于0.15 UI； 1～20MHz条件下，所有通道输出抖动均小于0.09UI。

● 输入抖动容限所有通道均满足ITU-T G.825要求。

● 测试结果说明，Union-PON系统中的TDM-PON和WDM-PON两部分在共存情况下互无干扰，显示出良好的兼容性。而且系统增加的光器件对跨段损耗的影响也非常小。

小结

Union-PON解决方案具有以下特点：

利用现有EPON系统的ODN网络，有效节省管线、光缆线路设施的建设和维护等综合投资；

BBU-RRU与EPON/10G EPON 共存组网兼容性好，工程实施方便灵活；没有增加额外的设备成本；共存波分复用器对EPON/10G EPON的插损小于1.5dB，对原有的EPON/10 GEPON网络功率预算影响很小；

采用CWDM-PON，利用廉价的波长转换模块，以较低的成本实现了多对BBU-RRU的部署，极大地降低了移动网络的建设成本。

综上所述，Union-PON可以继承EPON/10G EPON大规模部署的成熟经验，可以在不改变现有ODN网络的情况下同时承载宽带业务和移动业务，以最低廉的成本，实现有线网络和无线网络的融合。
