Union-PON，全业务光纤接入解决方案

应用背景

随着近几年来无源光网络技术（PON ：Passive Optical Network）的发展和成熟，FTTx技术开始在全球领域得到大规模应用。目前较为成熟的EPON是一种基于时分复用的无源光网络。近年来，随着人们对带宽资源需求的不断提高，一种新型的波分复用无源光网络（WDM-PON）被提出。WDM-PON充分利用了光纤的波长带宽资源，极大地拓展了无源光网络的总带宽，成为未来无源光网络系统构架的一个优选方案。

虽然WDM-PON系统较TDM-PON系统有较多优势，但由于传统的TDM-PON网络已经形成规模部署，因此，在未来相当一段时期内，WDM-PON不可能完全取代TDM-PON。那么，如何利用现有的TDM-PON光线路资源，使WDM-PON与TDM-PON在同一个光分配网络（ODN）上实现共存，就成为电信运营商目前迫切需要解决的问题。另一方面，各大运营商都朝着全业务运营商方向发展，同时掌握着大量有线和无线网络资源，如何将这两者进行有效整合，以产生最高的利用效益，也成为各大运营商关注的焦点。

如果能利用已大规模部署的基于TDM-PON技术的EPON/10G EPON网络，来实现有线和无线相互融合的全业务光纤接入网络，那么运营商就无需另外铺设光纤光缆，就能使移动业务直接延伸至所有原先有线业务覆盖的区域。基于此中兴通讯推出EPON/10G EPON和WDM-PON共存的全业务光纤接入（Union-PON）解决方案，Union-PON。

Union-PON的关键技术

Union-PON的网络结构

Union-PON组网图如图1所示，其中，TDM-PON部分用于承载有线宽带信号，WDM-PON部分用于承载移动基站信号，两者通过共存波分复用器共用一个ODN网络。该系统包括：WDM-PON中心局（BBU所在处）、WDM-PON用户终端（RRU所在处）、EPON/10G EPON中心局、EPON/10G EPON用户终端、共存波分复用器、主干光纤和光分配网络。在WDM-PON中心局，不同的BBU所发送的移动基站信号被波长转换器件W240转换成不同波长的WDM信号，再通过共存波分复用器和来自EPON/10G EPON中心局的TDM信号进行波长复用，后共同输入主干光纤进行复合传输；光分配网络将主干光纤中的WDM信号和TDM信号分别输出至WDM-PON用户终端和EPON/10G EPON用户终端，WDM-PON用户终端的WDM信号再通过波长转换器（W240或W220）被转换回移动基站信号，并通过RRU发送至用户。反之亦然。所述WDM信号的工作波长与EPON/10G EPON信号的工作波长相区分，都包含在单模光纤允许的波长范围内。

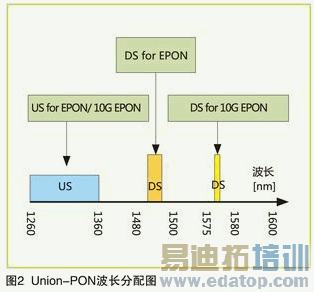

Union-PON波长划分方案如图2所示：

● EPON/10GEPON上行波长范围，1260nm～1360nm；

● EPON/10GEPON下行波长范围，1480～1500nm、1574～1580nm；

● WDM-PON 的波长范围，在光纤能够传输的1260～1600nm波段除去上述3个波段的剩余波段进行分配。

共存波分复用器

在Union-PON解决方案中，EPON/10GEPON和WDM-PON所使用的不同波段间的波长路由是由一个无源器件——共存波分复用器WDM来完成的。为了保证这两种网络的通信业务互不干扰，需要保证EPON/10GEPON波段和WDM-PON波段之间的串扰尽可能小，要求WDM器件具有较高的通道隔离度，同时为了减少对原有EPON/10GEPON网络的跨段损耗影响，需要保证WDM1器件的插损也尽可能小。
