简化光纤组网的新一代串口光纤转换器

在使用中注意，因为OPT485L为双纤双向，所以成对使用时一个产品的光纤TX头（发）通过光纤接对方的RX头（收）、RX头接对方的TX头。将中间的两个OPT485L的A-A相连、B-B相连、再一起接到设备2的RS-485口上。实际上，在设备1或者设备3端还可以继续级联。理论上，具有波仕零延时切换技术的光纤转换器的级联数不受限制。凡是有延时的，或者用数据流来启动切换的所谓的"流控"技术（实际延时为1个字节），往往在多级级联之后会累积延时导致通信失败。

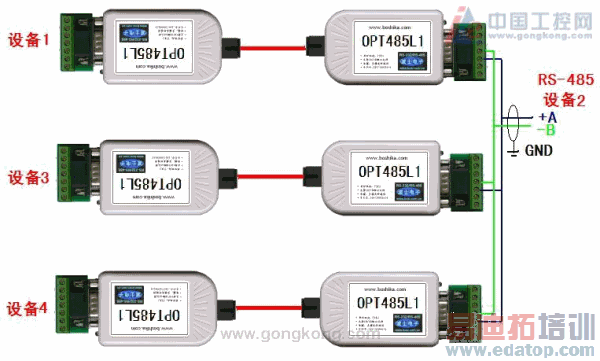

典型应用2：图3为多台串口设备通过多对OPT485L1进行开叉的光纤组网通信的典型应用。最远两端的串口设备为RS-232、RS-485或RS-422，中间的设备2为RS-485口。将中间的3个OPT485L1的A-A相连、B-B相连、再一起接到设备2的RS-485口上。这样实现了多台串口设备的开叉的光纤组网通信，多机通信软件同RS-485电缆线组网。在这个光纤网中，任何一个设备作为主机时，网络都是可行的。如果设备2为RS-232口，可以加RS-232/RS-485转换器，波仕也有RS-422/RS-485转换器。图3中的任何设备还可以继续以RS-485方式继续级联或继续开叉。

图3 开叉的串口光纤组网示意图

有了以上2种级联和开叉的光纤组网方式，那么通过组合可以实现几乎所有的串口光纤组网。OPT485L或者OPT485L1组网的特点就在于不再需要专门的串口光纤中继转换器或者"节点式"光纤转换器，两个产品背靠背用RS-485对接就可以实现中继或者"节点"的功能。

在使用中注意，因为OPT485L1为单纤双向，成对使用时一个产品的光纤头直接接对方的光纤头，不分TX头（发）和RX头（收），而光纤的TX与RX的波长是不一样的，所以OPT485L1必须根据不同的TX和RX的波长进行配对才能够成功通信。OPT485L1其实是又分2种型号的，分别是OPT485L1-T3R5和OPT485L1-T5R3，必须T5R3与T3R5配对使用。T3R5是指TX(发)波长为1310nm，RX（收）波长为1550nm。同理，T5R3是指TX(发)波长为1550nm，RX（收）波长为1310nm。激光的波长峰值是允许有一定的变化范围的，所以有的光纤转换器标的1300nm的波长，其实与1310nm的就是一样的。1300nm与1310nm是可以直接通信的，也就不可能组成单纤双向的。

由于OPT485L1包含了 1310nm和1550nm，所以显然同一根光纤上可以容纳不同波长的激光，所以我们是不必根据波长来选择光纤的。另外我们常常看到标的光纤指标，比如9/125、50/125、62.5/125 um等，这是指光纤的玻璃纤芯的直径和包裹层的直径，显然只要光纤不折断，玻璃纤芯的直径越大越好，纤芯越粗则光衰减越小，传输距离就越远，但是差别并没有像数值比例这么大。
