简化光纤组网的新一代串口光纤转换器

图1

相对于RS-485等串口的双绞线布线的组网而言，串口的光纤组网比较复杂。由于光纤并不能够象电线一样简单地进行直接连接，光纤的每个分叉、集合都必须经过专门的光纤转换器，而且光纤还分为单模和多模，连接还分单纤和双纤，所以光纤通信网络的组网方式是否简单取决于光纤转换器的性能。

判断一个串口光纤转换器是否使用方便，特别是组网是否简单，需要从以下几个方面考察：

1、软件的通用性。就是与RS-232/RS-485通信软件无关，不需要进行设置，并且是真正的零延时。OPT485L1（单纤）和OPT485L（双纤）在软件和硬件上都无需任何设置，内置波仕零延时自动收发切换技术。

2、单模、多模光纤的通用性。由于许多情况下，串口光纤组网用的是已经布好的光纤线，比如原来以太网光纤网用的，那么可能既有用于远距离的单模光纤也有用于近距离的多模光纤。

3、单纤、双纤可选。有时候串口光纤组网用到的光纤是在同一根包含多芯光纤的光缆中分配的某一个光纤芯，那么显然用一根光纤芯就可以比双芯节省一根光纤芯。

4、体积和功耗。在复杂的光纤组网中由于要用到大量的光纤转换器，所以选用体积小的光纤转换器可以大大减少机柜的尺寸，功耗低的产品可以减少电源的尺寸和成本。

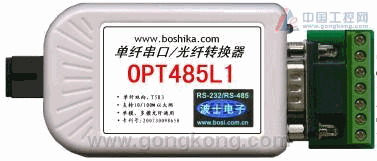

波仕电子的型号为OPT485L1和OPT485L的串口光纤转换器具有超小型的外形(74*23*47mm)、是同时支持单模和多模光纤传输的产品、可以将RS-232、RS-485、RS-422信号转换到到一根或者一对光纤进行双向传输。不仅颠覆了传统双纤串口光纤转换器的尺寸和外形，屏弃了传统的大方铁盒的外形，而且创造了在单模和多模光纤中都可以传输的技术。

OPT485L以及OPT485L1的突出特点就是自身就可以进行组网，实现串口-光纤的多机通信。无论是级联、还是开叉。级联和开叉的灵活组合可以实现几乎所有的光纤组网。

典型应用1：在图2中，串口设备1与串口设备3都配有RS-232、RS-485或者RS-422接口，串口设备2配有RS-485口。通过两对OPT485L光纤转换器、可实现3台设备的光纤组网通信。如果设备2配的是RS-232口，只要加一个RS-232/RS-485转换器即可。

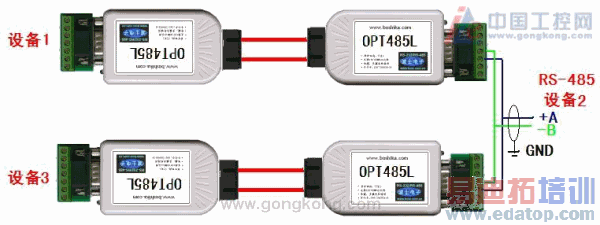

图2 级联的串口光纤组网通信
