基于NGN的统一业务平台研究

　　1、引言

　　网络转型需要实施两个根本战略，那就是业务转型战略和技术转型战略。业务转型的战略内容包括：从语音为主逐渐向语音、数据和视频融合业务转变；从固话向移动语音、固话和移动融合拓展；从传统的公网业务市场重心向企事业市场重心转变；从电信业务向包括IT业务、有线电视、传媒在内的广义全业务拓展。技术转型的战略内容包括：核心交换网向以软交换/IMS为核心的下一代网络演进，软交换和IMS是NGN发展两个不同阶段的技术，IMS它是更标准化的软交换技术。在用户和业务接入层面，目前窄带的接入将向综合化、宽带一体化的接入网演进，最终向宽带的全光网络过渡，直至最终FTTH的普及应用。互联网将向以IPv6为基础的下一代互联网演进。移动网将向以3G/E3G/B3G为代表的下一代移动通信网演进，最终在IMS阶段与固网实现融合和统一，实现全IP的固定和移动一体化综合通信网络，即FMC。

　　2、统一业务平台网络架构

　　统一业务平台是一个综合的系统平台，以Parlay网关为核心，包括媒体服务器、应用服务器、TTS服务器、操作维护台、信令网关等多种设备。

　　应用服务器是运行业务逻辑的服务器，其运行的业务一般由第三方应用提供商进行开发，多台应用服务器可以连到同一台Parlay网关，使用同一台Parlay网关上的资源，但是各自运行相关的业务，在逻辑上互相独立。任意一台应用服务器出现故障不会影响Parlay服务器和其他的应用服务器。这种灵活而安全的组网方式可以让更多的第三方应用提供商参与到智能业务的开发中。应用服务器和Parlay网关之间可以分离，也可以合一在同一台服务器上。应用服务器和Parlay网关之间采用ParlayAPI接口。

　　媒体服务器是统一业务平台体系中提供专用媒体资源功能的独立设备，也是下一代分组网络中的重要设备。提供智能业务中的媒体处理功能，包括DTMF信号的采集与解码、信号音的产生与发送、录音通知的发送、会议、不同编解码算法间的转换等各种资源功能以及通信功能和管理维护功能。

　　TTS服务器（TextToSpeech）是用于语音合成的设备，用于将文字信息转化成语音的形式播放给电话用户听。

　　信令网关（SignalingGateway）：连接7号信令网与IP网的设备。主要完成PSTN/ISDN/GSM/CDMA侧的7号信令与IP网侧信令的转换，从而使这些传统网络中的设备可以统一接入统一业务平台。

　　操作维护台用于对NGN的统一业务平台系统进行管理和维护，包括数据配置，数据修改，信令跟踪，告警维护，呼叫信息查询，版本观察和更新，操作员管理等。

　　Parlay网关是基于NGN统一业务平台的核心设备，负责对各种底层网络资源的汇聚和封装，并且根据Parlay协议对外提供各种开放的API，为第三方业务的开发提供创作平台，Parlay网关是一个独立的组件，与控制层的软交换无关，从而实现业务和呼叫控制的分离，有利于新业务的引入。

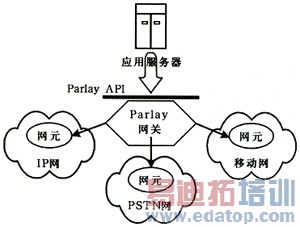

　　ParlayAPI位于现有网络之上，现有网络的网络单元通过Parlay网关与应用服务器进行交互。从而提供第三方业务或综合的业务，Parlay网关与应用服务器之间的接口为ParlayAPI。Parlay网关与现有网络的网络单元之间的协议采用各个网络的现有协议。如图1。


　　图1 ParlayAPI在网络中的位置

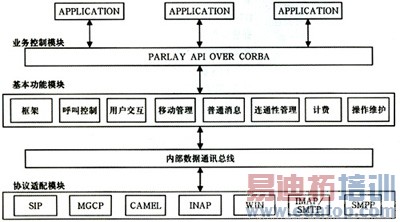

　　从结构上看，Parlay网关分为协议适配模块（ProtocolAdapter），基本功能模块（BasicFunction），业务控制模块（ServiceControl）等三个功能模块，如图2。


　　图2 Parlay网关软件结构模块图

　　协议适配模块主要负责将ParlayAPI提供的统一接口映射到各种不同的网络资源层中去，其主要任务是根据网络的类型，选择相应的协议，将API的请求通知到具体的网络资源实体中去，并将应答返回给相应的SCF作进一步的处理。目前Parlay协议适配模块支持以下类型的协议适配：SIP、MGCP、CAMEL、INAP、WIN、IMAP/SMTP、SMPP等。

　　基本功能模块是Parlay网关的控制管理层，包括呼叫控制（CallControl），用户交互（UserInteraction），移动管理，普通消息，计费，操作维护，连通性管理，框架等子模块。

　　业务控制模块实现Parlay有关电信相关业务和业务特征的API，并接受第三方用户的API的调用。同时业务控制模块还负责将其提供的业务功能在框架模块进行登记，以让应用知道其能否从此Parlay网关得到其需要的服务。为方便第三方业务提供商使用Parlay网关开发应用，基于NGN统一业务平台采用ClientHub技术对CORBA和应用使用的API进行了封装，对开发业务时使用的ParlayAPI、数据库、通信、线程等进行了包装，为第三方开发做了很多基础工作，有效地简化了第三方开发的工作。有利于引入第三方应用提供商利用API函数进行业务开发。

　　第三方应用提供商可以通过业务控制模块提供的ParlayAPI接口控制和调用底层网络的功能。提供丰富多彩的业务，包括通信类业务、消息类业务、信息类业务、支付类业务、娱乐类业务等，这些业务的业务逻辑都位于应用服务器上。NGN统一业务平台提供的ParlayAPI使第三方应用提供商可以在不了解具体网络协议的情况下，开发出丰富多彩的个性化和客户化的业务。

　　统一业务平台的组网结构如图3。


　　图3 组网结构图

　　由图可以看出是Parlay网关统一为传统电路交换域和分组交换域内的用户提供服务，既有效地保护了原有网络设备投资，又可以为NGN网络中的用户提供服务。ParlayGateway是整个网络的核心，各种底层的网络设备，如软交换机、SSP等在Parlay服务器进行汇聚，Parlay服务器屏蔽了这些网元的协议细节，应用服务器（AppServer）运行的是各种业务，这些业务通过Parlay服务器获得并控制底层网元的能力，可以控制软交换机、媒体服务器、SSP、email服务器、Web服务器等各种网络设备协调工作，为用户提供丰富的业务。各种不同的业务可以分布在多台应用服务器上运行。可以运行的业务包括WebCall业务、Web视频会议业务、Web 800业务、UMS统一消息业务、语音信箱业务等。

　　3、结束语

　　在NGN网中，最大的特点之一就是IP到了用户。通过统一业务管理平台，用户可以利用IP提高原有普通电话的业务能力，面向大客户和商务用户，以语音应用为依托，以数据为辅助。在PC上建立个人的门户，提供全方位的数字助理服务，包括点击拨号、点击会议、点击传真、网络号码簿、呼叫记录和消息汇总、智能呼叫、智能路由、Presence（呈现业务）、统一消息、应用共享等功能，为用户提供一个全方位的数字化的统一业务平台。同时，对外提供标准的开放接口，将网络能力开放给应用服务提供商，大量ICP/ISP将进入业务开发领域，集中精力进行业务的开发，向终端用户提供大量多样化、个性化的业务，运营商则将更多的精力放在网络的建设和完善上，最终形成一个完善的产业价值链。
