国际网间号码携带技术的研究

1.4 Dropback机制

在Dropback这种机制下，号码拥有网络保存有携出的号码信息，但不需要参与呼叫的整个过程。用户发起呼叫时，始发网络首先根据用户号码将呼叫路由到号码拥有网络，由号码拥有网络访问NPDB获得路由号码后，返回带有dropback指示的拒绝消息，在消息中携带路由号码信息。始发网络根据路由码将呼叫路由到接收网络。Dropback机制下始发网络完成后续路由的路由示意图如图4所示。

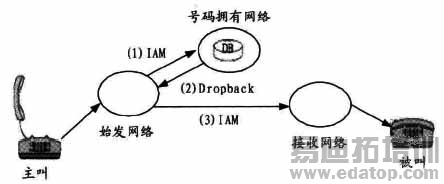

图4 采用Dropback机制时由始发网络完成后续路由的路由示意

从国际上来看，目前主要采用ACQ和Onward这两种路由机制，由于QoR和Dropback机制都是基于交换机的功能，且占用了大量的信令中继，目前已经很少有国家采用。始发网络采用ACQ机制，实际上就是我们通常所说的发端查询，而号码拥有网络采用OR机制就是我们通常所说的号码拥有网络查询。

发端网络查询在始发网络就可以确定被叫用户的真实位置，避免了路由迂回和兜圈子的问题，避免浪费网络资源。但由于发端网络需要对所有被叫号码查询NPDB来确定其当前位置，因此如果携带用户比例较高，采用这种方式可以减少信令转接次数和接续时间，效率较高。反之，如果携带用户比例较低，发端查询会引起始发网络对NPDB的大量无效查询，因而效率较低。

号码拥有网络查询，需要始发网络首先将呼叫转接至被叫号码拥有网络，然后由被叫号码拥有网络发起查询。如果携带用户的比率很小，这种方式可以减少查询数据库的次数。所以这种解决方案适用于始发网络没有能力对NPDB发起查询或者携带用户比例较少的情况。但是号码拥有网络的原交换机也参与到呼叫转接过程，会浪费网络资源，且涉及的网络节点及运营商增加，增加了通信故障排查的难度。

目前法国、英格兰、意大利、日本、英国等采用号码拥有网络查询机制，而比利时、芬兰、西班牙、美国等采用发端网络查询机制。

2 数据库访问机制

国际上网络中访问NPDB的技术方式，主要有智能网方案和信令方案两种。在号码携带业务实现之初，也有些国家的固定网络采用呼叫转移的方案，即利用交换机呼叫转移功能，在号码拥有网络的交换机中将携出号码设置成呼叫转移到新的运营商给其分配的号码，携带号码作为被叫时，呼叫按照未携带前的路由接续到号码拥有网络交换机后，由其将呼叫转移至接收网络。这种方式不仅浪费网络资源，而且还浪费号码资源，被认为是落后和低效的，已逐渐在淘汰，本文将不对这种数据库访问机制进行进一步的描述。

2.1智能网方案

这种方案就是利用智能网方式来实现号码携带的方法，通常称为"询问一响应"方法。该方案的关键点是由交换机分析用户所拨的号码，去数据库查询路由号码，查询的信令采用智能网的信令消息，当然也可以定义新的信令消息。

对于已经有智能网业务的用户优先触发智能网业务，触发该业务的同时业务控制功能(SCF)再去NPDB查询。因此对于没有智能网业务的用户，也可以把号码携带业务看成是一个智能网业务，这样对于所有的号码携带用户的业务都可以触发查询NPDB。具备业务交换功能(SSF)的交换机，可以触发直接智能网业务；没有SSF功能的交换机，需要将呼叫接续到业务交换点(SSP)之后，由SSP触发智能网查询。

智能网方案仅能支持与呼叫相关的业务，与呼叫无关的业务如短消息、多媒体消息业务，需用其他技术来支持。

2.2信令方案

信令方案的关键点是在两个信令点(可以是LS、TM、MSC、HLR、SMSC等)之间增加一个信令中继功能实体(SRF)，负责在信令接续业务的过程中查询数据库并获取下一步的路由号码。信令方案可以实现与呼叫相关的号码携带，也可以实现与呼叫无关业务的号码携带。SRF功能可以在信令转接点(STP)中实现，也可以在单独的物理实体中实现。

2.3改造HLR方案

该方案主要是改造HLR，利用访问HLR确定被叫移动用户当前位置(SRI消息)的过程，返回用户当前位置或者所在运营商网络。比如，如果被叫号码是本网号段且未发生携带或者是携入号码，则返回用户的漫游号码；如果被叫号码是他网号段且未发生携带或者携出号码，则返回用户当前所在的运营商网络的路由号码。VMSC根据HLR返回的号码进行后续路由。

这种方案适用于移动网以及实现固网智能化的固定网络(具备固定HLR网元)，可解决任何在业务过程需要访问被叫用户HLR的业务，如话音业务、短消息业务等。

2.4改造ENUM方案

改造电话号码映射(ENUM)方案和HLR方案类似，可用于解决多媒体消息业务的号码携带。该方案主要是改造ENUM数据库，利用访问ENUM确定被叫移动用户当前所属的多媒体消息服务中心(MMSC)的过程，返回用户当前所属的MMSC或者所在运营商网络。比如，如果被叫号码是本网号段且未发生携带或者携入号码，则返回用户归属的MMSC；如果被叫号码是他网号段且未发生携带或者携出号码，则返回用户当前所在的运营商网络的路由号码。主叫MMSC根据ENUM返回的地址信息进行后续路由。

3 数据库设置机制

号码携带数据库，记录了用户的携带信息，可供通信业务建立过程中访问，确定用户当前所在的网络。数据库的设置方式分为集中式和分布式。

3.1 集中式数据库方式

集中式数据库方式，就是设立一个为各运营商网络所共用的NPDB，保存所有运营商的携转用户信息，每个运营商各自有数据库副本供电话号码的呼叫查询使用。集中式数据库方式便于管理，能减少运营商之间发生的争执。美国、芬兰、瑞典、澳大利亚、新加坡等国家及台湾地区采用的就是这种方式。

3.2 分布式数据库方式

分布式数据库方式是指各个移动运营商设立自己的NPDB，数据库中用户和携转号码信息由各运营商负责保管，每个运营商掌握的数据库信息是本公司用户信息的子集，运营商之间根据约定的信息交互方法，让数据在各数据库之间流通，完成用户呼叫信息的查询工作。这种方式不需要为号码携带业务新建集中业务管理系统和数据库，可减少网络改动，建设成本低，但运营商间纠纷处理成本较高。英国、日本、塞浦路斯、中国香港等采用的就是这种方式。

4 结语

号码携带业务从20世纪90年代末就开始提供，现在共有50多个国家实行了号码携带。在原理上，其实现的主流技术不外乎本文所介绍的这些，但由于号码携带要改变现有网络的路由方式，要对现网的设备进行改造，在具体实现的时候，需结合现有的网络情况，从经济、安全、快速等多方面进行考量，最终确定采用哪种方案，没有统一的标准。而且不同的业务可能采用不同的方案来实现。
