基于DSP的单兵背负式短波数字通信系统

二十一世纪的战争将以数字化战场为背景,而数字化战场的一个重要特点是信息可以直达单个士兵。采用基于软件无线电的思想,应用第三代数字信号处理器 TMS320C31和数模转换芯片TLC32044等器件构成短波自适应调制解调器的硬件平台,将其与传统的模拟电台相连接,构成了可传输数据信息的单兵背负式数字化电台,通过软件程序的编写实现信息处理的一系列功能。

此数字化电台不仅保留了原有的话音通信能力,而且又增加了数据通信功能。它充分利用了现有的短波通讯设备,并大大降低了数字化改造的成本。采用它可以将战场上的各种信息转化为数字保密代码,通过短波无线信道发送接收,把指挥所、部队及单个士兵紧密联系起来,形成机动灵活的短波通信网路,使指战员实时掌握战场态势,增加信息对抗和信息攻击能力,从而提高部队的战斗力。

1  软件无线电技术

随着高速数字信号处理器(DSP)的研究开发,软件无线电技术得到飞速发展。其基本概念是将硬件作为无线通信的基本平台,而将尽可能多的无线及个人通信功能以软件实现。其组成框图如图1所示。

软件无线电的核心是将宽带A/D和D/A尽可能靠近天线(将A/D和D/A由基带移到中频甚至射频),用实时高速DSP/CPU代替传统的专用数字电路做 A/D后的一系列处理,将无线通信的各种功能采用软件进行定义。软件无线电代表一个软件可重构的无线电体系,它的可重构性主要体现在其射频、中频以及基带信号处理可以通过软件编程来控制和实现。其硬件平台可以用可编程数字信号处理芯片或可重构专用功能信号处理器来实现。

2 系统硬件组成及工作原理

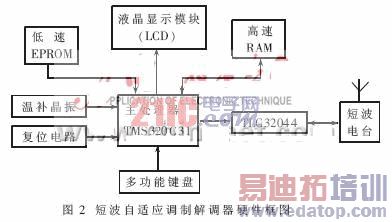

以TMS320C31高速信号处理器为核心,辅以相应外围电路,构成短波自适应调制解调器,它和短波单边带电台连接后,构成短波数字通信系统中的一个站。短波自适应控制调制解调器主要由主处理器TMS320C31、温补晶振、高速RAM、低速EPROM、A/D、D/A转换器、控制频道转换电路、液晶显示器、按键等部分组成,如图2所示。

TMS320C31(以下简称C31)是TI公司生产的第一代浮点DSP芯片,具有32位的浮点精度,60纳秒的单周期指令执行时间,能进行整数、浮点及逻辑运算,总共有三套总线,即程序总线、数据总线和DMA总线,取指、读写数据以及DMA操作可同时进行,可以寻址16M字的空间,是目前国内应用比较广泛的DSP芯片之一。它提供了可与外部串行设备通信的串行接口,支持8/16/24/32位数据交换,为设计A/D、D/A接口电路提供了很大的灵活性。它的程序引导功能(Bootloader)使其程序可以从低速EPROM、PROM或串行口装入到系统的高速RAM中全速运行。

存储器部分包括128K×32高速RAM、256K×8低速EPROM(或EEPROM)和8K×8不挥发RAM。EPROM是用户程序存储器,由于高速 EPROM价格昂贵,这里采用低速廉价的EPROM,开机或复位后,利用C31特有的程序自动装载功能,自动将EPROM中的用户程序装载到高速RAM 中,并从用户程序首地址开始全速运行。

高速RAM:由4片128K×8、速度为15纳秒的SRAM组成128K×32的高速RAM区。它既作程序存储区,又作高速数据存储区。

8K×8不挥发RAM:内带保护电路和电池,用作参数存储器。可以随时读写(需加等待状态),关机后数据不丢失,用于存储用户地址、网络参数、扫描速度及系统内部运行所需的一些参数。

短波电台接口:TLC32044是TI公司生产的接口芯片(简称AIC)TLC32040系列中的一种,它集A/D、D/A于一体,具有两个模拟输入口和一个模拟输出口,最高采样频率为19.2kHz。它用于电台与C31之间的收发信号接口,通过C31的串行口与C31芯片连接。在程序控制下,A/D转换器将来自电台的模拟信号经高速采样后传送给CPU,由CPU运算处理和解码后恢复数据信息。D/A转换器的功能是将经过编码的发送信息转换成适合信道传输的模拟信号经电台发送出去。

作者：李宽   来源：电子技术应用
