基于Windows CE平台的GPS移动设备设计

0 引言

GPS即全球定位系统，由美国从上世纪70年代开始研制，历时20年，耗资200亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航与定位的能力。近年来随着GPS的不断改进，硬、软件的不断完善，应用领域正在不断展开，目前已遍及国民经济各种部门，并开始逐步深入人们的日常生活。如何设计一个带有GPS功能的移动设备，实现对GPS卫星数据的接收和解码，已经是现在CPS应用的热点。

1 开发平台

1．1 软件平台

为适应大多数Windows用户的使用习惯，我们设定移动设备运行环境为嵌入式操作系统Windows CE 5．0(简称WinCE 5．0)，开发过程在Windows XP操作系统下进行。开发软件为Visual Studio 2005(简称VS2005)，编程语言为C++。VS2005是Windows操作系统下的一套完整的开发工具，用于生成ASP Web应用程序、XML Web services、桌面应用程序和移动应用程序。通过使用这些工具和．NETFramework精简版(．NET Framework的子集)，可以在个人数字助理(PDA)、移动电话和其他资源受约束的设备中，创建、生成、调试和部署在．NET Framework精简版上运行的应用程序。

1．2 硬件平台

1．2．1 嵌入式开发板

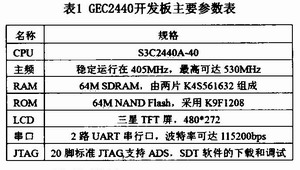

由于设定移动设备使用的运行环境为WINCE 5．0，过程中需要处理大量的数据，所以对开发板要求较高。目前WinCE 5．0支持的处理器主要有ARM、X86、PowerPC、MIPS等，其中ARM是近年来在嵌入式系统中很有影响力的微处理器架构，在同等处理器主频下，ARM内核的芯片面积最小，功耗最低，价格也最低廉，在性能、技术指标、软件支持工具、内置调试工具和开发资料等方面都有优势。考虑到本系统移动终端的体积、功耗、成本等因素，最后决定选用ARM内核的处理器，开发板为光嵌公司的GEC2440，主要参数如表l所示。

1．2．2 GPS接收模块

GPS接收模块负责接收GPS射频信号，将信号下变频和解调，输出标准的串口信号供处理器进行下一步处理。本设计中用到的GPS接收模块为Levave公司的GPS-R36-AT模块，性能参数如表2所示。该接收模块主要包含基带芯片和射频芯片，采用了SIRF III模块，整合片状陶瓷芯片，无需外加天线，接收C／A码卫星信号，输出的信号为NMEA0183协议数据，通过串口与主设备进行通信。

作者：张 舸 严权峰 谢 胜   来源：电子技术
