毫微微小区系统中的干扰分析与节能技术利用

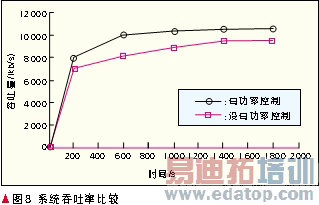

图8所示为加入功控的系统与未加功控的系统吞吐率随着时间的变化曲线，其中系统吞吐率为两种系统吞吐率之和。从图中可以看出，当用户从t =0时刻开始到达，随着用户的增大，系统的吞吐率逐渐增大。当系统达到饱和后，系统的吞吐率达到一个稳定状态。

比较图8中上下两条曲线可以看出，加入功率控制后，系统饱和时的吞吐率比没有加入功率控制前增大了。因此我们可以认为，功率控制对降低系统干扰，提升系统性能效果明显。

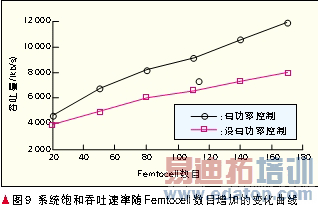

图9为系统饱和吞吐率随Femtocell数目增加的变化曲线。从图中可以看出，随着每个Macrocell中Femtocell数目的增加，混合系统的饱和吞吐率不断提高。由于加入功控实际上是提高了Femtocell用户的SINR，因此在一定范围内，随着Femtocell数目的增加，加功控系统的饱和吞吐率比不加功控系统的高，且差距不断增大。

5 结束语

本文提出了一种Macrocell小区和Femtocell小区混合网络中基于动态资源分配的Macrocell和Femtocell混合网络的功率控制方法。仿真结果表明，加入功控后，不仅可以降低能耗，还可以提高Femtocell用户的SINR，从而提高整个混合系统的吞吐率。在一定范围内，随着Femtocell基站数目增多，加功控系统的饱和吞吐率比不加功控系统的高，且差距不断增大。本文在考虑功控的同时还考虑了混合小区的干扰避免策略，因此我们设计的Macrocell和Femtocell的混合网络在节能方面更具优势。

6 参考文献
[1] CHANDRASEKHAR V, ANDREWS J, GATHER A. Femtocell Networks: A Survey [J]. IEEE Communications Magazine, 2008, 46(9): 59-67.
[2] FU Xiao, LI Jian. Working Group Technology White Paper 2009 Part V: Network Architecture Research [R]. FuTURE Forum, 2009: 1-32.
[3] BAI Yong, ZHOU Juejia, CHEN Lan. Hybrid Spectrum Sharing for Coexistence of Macrocell and Femtocell [C]//Proceedings of the IEEE International Conference on Communications Technology and Applications (ICCTA'09), Oct 16-18, 2009, Beijing, China. Piscataway, NJ, USA: IEEE Computer Society, 2009:162-166.
[4] GUVENC I? JEONG Moo-Ryong. A Hybrid Frequency Assignment for Femtocells and Coverage Area Analysis for Co-Channel Operation [J]. IEEE Communications Letters, 2008, 12(12): 880-882.
[5] CHANDRASEKHAR V, ANDREWS J. Spectrum Allocation in Two-tier Networks [C]//Proceedings of the 42nd Asilomar Conference on Signals,Systems and Computers (ACSSC '08), Oct 26-29,2008, Pacific Grove, CA, USA. Piscatawaw, NJ,USA: IEEE, 2008: 1583-1583.
[6] 孙慧霞. 协作通信系统网络演进与干扰分析 [J]. 中兴通讯技术, 2010, 16(1): 14-17.
[7] 范金宁, 蔡敏. Femtocell——3G网络家庭覆盖解决方案 [J]. 移动通信, 2009(9): 69-72.
[8] IEEE 802.16m. Evaluation Methodology Document (EMD) [S]. 2008.

刘磊，西南交通大学信息科学与技术学院信息编码与传输实验室在读硕士研究生；主要研究领域为无线资源管理、功率控制和节能。

方旭明，西南交通大学信息科学与技术学院信息编码与传输实验室教授；主要研究领域为无线与移动通信网络、下一代移动通信系统与业务。

夏莹莹，西南交通大学信息科学与技术学院信息编码与传输实验室在读硕士研究生；主要研究领域为无线资源管理、功率控制和节能。
