卫星移动通信系统体系设计及应用模型

录入:edatop.com     点击:

3.2 逻辑信道配置

在L3层的协议栈里,信令最终以帧的形式在物理信道上传输,根据不同信令使用的频段和时隙不同,将物理信道划分为多个逻辑信道。与GSM系统的逻辑信道不同,卫星移动通信信道主要分为2类:用于传输用户编码语音和数据的卫星业务信道(S-TCH)以及卫星控制信道(S-CCH)。卫星业务信道(S-TCH)包括全码率业务信道(S-TCH/F),信息速率为24 Kb/s;半码率业务信道(S-TCH/H),信息速牢勾12 Kb/s;1/4码率控制信道(S-TCH/Q),信息速率6 Kb/s;1/8码率控制信道,信息速率为3 Kb/s。可根据具体的语音和数据量的大小来分配所用信道。

卫星控制信道(S-CCH)包括卫星广播控制信道(S-BCCH),卫星公共控制信道(S-CCCH),卫星专用控制信道(S-DCCH)。其中卫星专用控制信道又包括独立控制信道和随路控制信道。随路控制信道分为慢速随路控制信道(S-SACCH)和快速随路控制信道(S-FACCH),通常不能独立使用,而是联合其他控制信道一起使用。上述3种控制信道通过使用不同的帧格式来将信息组帧传输。

1)S-BCCH包括同步信道(S-SCH),卫星广播控制信道(S-BCCH),卫星波束广播信道(S-BBCH),主要传输系统信息等信令。

2)S-CCCH包括卫星呼叫信道(S-PCH),卫星随机接入信道(S-RACH),卫星接入授权信道(S-AGCH)等。在此信道上主要传输呼叫请求、信道请求、签权、同步信道信息、立即指配命令等信令。

3)S-DCCH与S-ACCH主要用于信道上点对点的信息交换,以通用的帧格式在信道上传输,主要传输分配命令,分配响应、信道模式修改及响应、加密模式及响应等信令。

4 卫星移动通信呼叫模型

信令在保证通信正常的进行起着关键作用,在卫星移动通信系统中涉及的信令很多,L3层各子层涉及的信令总结如下:

1)RR层 信道请求,呼叫请求,信道建立,加密模式及相应,信道分配与切换,信道释放,RR层状态信息,已经状态诊断信息(包括卫星波束信息、电源控制信息、版本信息以及各种错误信息等)。

2)MM层 注册信息(包括身份注册与位置更新),安全信息(包括鉴权、身份认证与临时身份分配),连接管理信息,MM层与CM层状态信息。

3)CM层 CM业务请求信息,呼叫建立,呼叫过程,拆链,状态信息(包括拥塞状态,DTMF等)。

上述信令在进行信令传输时遵循通用的信令格式,如图4所示。

\

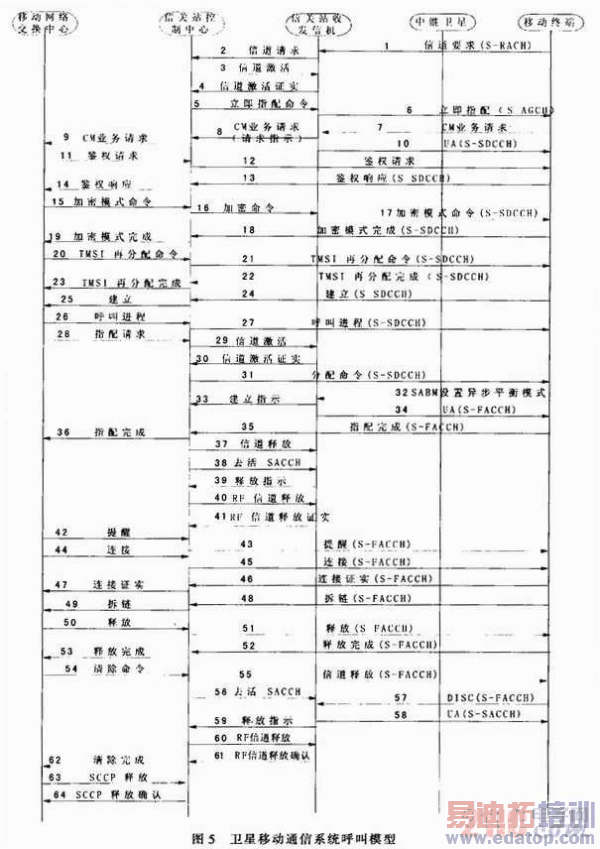

图4中信令的第一个字节属于标识头部分,高4位为传输标识,低4位为协议标识,用来区分使用不同协议的信令。第二字节标识信令类型,剩余字节为具体的信息单元。这些信令在移动通信过程中主要完成呼叫、位置更新、信关站间及内部的切换、定向重试、短信息等业务。在卫星移动通信系统中使用的上述基本流程与陆地蜂窝GSM系统的流程类似,但由于使用卫星作为中继,信号传播延时大,又其特殊性,比如呼叫重建功能不再适用本系统,利用卫星中继的优势在信令巾增加了GPS信息等。针对移动通信系统,设计呼叫模型如图5所示,其流程主要是,移动终端首先发出信道请求命令,中继卫星接收到信号之后进行透明转发,将信令转发给信关站,信关站控制中心对信令进行分析对移动用户做出响应,并向地面网中的被呼叫用户发出命令,被呼叫用户接收到命令后做出响应,并发出相关请求命令给信关站的控制中心,通过卫星中继转发给地面发出呼叫的移动用户,经过一系列的请求、命令与响应之后,最终在呼叫用户与地面网的被呼叫用户之间建立连接,连接完成之后,进行呼叫进程。

\

5 结论

卫星移动通信业务与地面通信业务的有机结合能够更大程度地开辟通信业务的市场空间,同时为社会应急、紧急救灾、偏远山区的农村通信做出重大贡献。但是我国目前采用的卫星移动通信系统均来源于国外,卫星通信的许多核心技术也为国外所有,因此建设我国自主的卫星移动通信系统意义重大,且势在必行。

本文所提出的卫星移动通信系统体系架构、调制方式、信号速率、使用频率及编码率等的选择,可以较好地应对卫星信道高延时、多径衰落、雨衰等严重问题,以适用于卫星移动通信,此系统对于国内建设卫星移动通信系统具有一定的借鉴意义。文中的信令结构为此系统的呼叫模型的建立提供了理论基础。本文提出的呼叫模型作为系统的应用模型,为后续的卫星通信系统的实际应用提供了参考价值。

作者:刘霜梅 王海涛 邹光南   来源:电子设计工程
