卫星移动通信系统体系设计及应用模型

录入:edatop.com     点击:

伴随通信系统"天地一体化"技术体系的推广,移动通信正朝着无缝覆盖的趋势发展,卫星移动通信覆盖面广的特点使其成为地面移动通信的必要补充。目前国外的卫星移动通信系统有北美移动卫星(MSAT)系统,亚洲蜂窝卫星(ACeS)系统,瑟拉亚卫星(Thuraya)系统以及提供全球覆盖的国际海事卫星(Inmasrsat)系统等。Inmasrsat由国际海事组织经营,使用该系统的国家已超过160个,用户达29万多个,其第4代系统BGAN是第1个通过手持终端向全球同时提供话音和宽带数据的移动通信系统,也是第1个提供数据速率证的移动卫星通信系统。因此这里提出卫星移动通信系统设计及其应用模型。

1 卫星移动通信系统传输模型

在卫星通信中,电波在空间传输时要受到很多因素的影响,如大气吸收、对流层闪烁、雨、雪等都会导致不同程度的衰减,其中降雨对信号的衰减最为严重,因此卫星链路的雨衰特性是影响卫星通信系统传输质量与可靠性的主要因素。在进行卫星通信系统设计时要采取必要措施来应对各种信号衰减,针对信道特点来设计传输模型。

卫星信号在卫星与地面网间的传输模型如图1所示。

\

图中,S-Um接口为移动终端与地面信关站使用卫星信道通过卫星中继进行信号的传输:Abis接口为地面信关站与信关站收发信机的接口;A接口为地面移动网交换中心与信关站的接口。

2 卫星移动通信系统通信体制

2.1 帧结构

移动卫星通信系统采用TDMA多址方式,在物理层信号以TDMA帧的形式进行传输,考虑到与地面GSM网手持终端的兼容性,帧格式分为巨帧(hyperframe),超帧(superframe),复帧(multiframe),帧(frame),时隙(timeslot)。

2.2 调制方式

无论是业务信道还是控制信道,本系统均采用相同的调制方式,与GSM系统不同,本系统采用π/4-CQPSK(coherent quadrature phase shift keying)调制机制,其成型滤波采用滚降系数为0.35的平方根升余弦函数。相对于常用的OPSK调制方式可以较好地改善调制信号的峰均比,提高功率放大器的功率效率,减少带外功率辐射,极大方便功率放大器的设计。

3 卫星通信信令结构

信令指在通信系统中除用户的业务数据之外的一切控制信息与状态信息。在卫星移动通信系统中,移动终端与卫星中继通过S-Um口进行信息传输,其信令交换使用图2所示的3层协议结构即物理层(L1)、数据链路层(L2)和网络层(L3),其中数据链路层(L2)由于使用卫星信道,其信道模型与地面GSM系统有本质区别,LAPSat可以同时支持确认和非确认模式的数据传输。L3层协议层主要完成电路交换连接的建立,保持和终止,并提供短信控制以及补充业务的必要支持。L3层又细分为以下子层:无线资源管理层(RR),移动管理层(MM)和连接管理层(CM),其中连接管理层又包括呼叫控制(CC),补充业务(SS),短信息业务(SMS)。

\

3.1 网络层协议栈

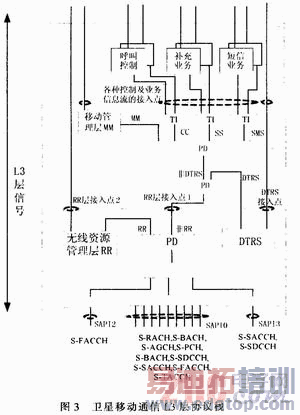

L3层的信令传输由协议控制实体来实现传输功能,RR层和MM层还定义了L3层信令传输的其他功能,如信息复用和分割。RR层和MM层通过信息头PD来识别信号。其具体流程如图3所示。

\

上行信号:首先CM子层定义一个传输标识(TI),作为信息头的一部分,将控制信息,补充信息以及短信息分别加上一个TI头传送给MM层,MM层的传输函数将带有不同传输标识的CC、SS、SMS信息复用,并添加协议标识(PD),上行传输给RR层,RR层的传输函数根据不同的PD头以及相应的信道配置将不同的信息通过各自的接入点(SAPI)传送给对应的物理信道,双音接收系统(DTRS)实体使用同样的传输函数将双音多频信号(DTMF)传输给RR层实体。RR实体在接入点(SAPI)=2处检测快速随路控制信道(FACCH)上的数据链路连接是否存在,如果存在,则使用数据链路(DL)连接,否则通过接入点(SAPI)=0进行数据传输,信息以比特流的形式在定义的各种逻辑信道上进行物理层传输。当RR连接不存在时,RR实体则终止数据传输。

下行信号:RR层根据协议标识(PD)头将从L2层不同接入点获得的信息进行分割并分配给不同的子层,(但分割时保留PD头,以便后续MM层继续使用)。其他的RR信息和DTRS信息则通过各自的接入点MNRR-SAP,DTRS-SAP传送给MM层,MM层再通过识别不同的TI,将不同的信息通过各自的MM层接入点传送给CM的各个功能子层(即控制业务子层、补充业务子层、短信息业务子层)。

作者:刘霜梅 王海涛 邹光南   来源:电子设计工程
