一种新型室内分布系统WFDS的应用与分析
采用WFDS全光纤传输方式,一个RRU基站和一个主单元安装在机房,利用光纤传输将扩展单元放置在小区的不同区域,避免馈线长距离传送带来的高损耗和施工困难的难题。扩展单元安装在每栋楼的弱电井里,通过随路供电光缆连接各个远端单元。远端单元采取集中供电的方式,减少了取电点。
2.3 电梯覆盖实施方案

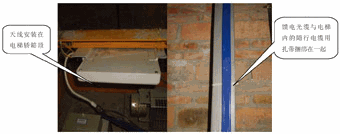

电梯覆盖是将电梯专用随行馈电光缆与电梯的随行电缆用扎带捆绑在一起,连接到安置在电梯轿箱顶部的远端单元,远端单元直连定向天线覆盖电梯。远端单元和天线随电梯一起移动,可以保证电梯轿箱内的信号稳定(见图4)。
图4 电梯覆盖实施方案
2.4 平层覆盖实施方案
平层覆盖是将扩展单元安装在中间楼层的弱电井中,再通过馈电光缆把远端天线单元安装在各个楼层的弱电井中,其主干线用的是光纤,解决了布线施工困难的问题,方便工程施工,也不会影响大楼原来的装修。而信号覆盖采用微功率,多天线分布方式解决频繁切换,同时每个平层功率可独立控制信号外泄。工程现场图片参见图5和图6。
图5 挂墙安装的远端单元
图6 机柜安装的扩展单元
3 覆盖测试分析
分别就工程设计所覆盖电梯和平层进行了开通前后的DT测试,从RxPower,TxPower,Ec/Io,FEER进行覆盖效果对比说明。

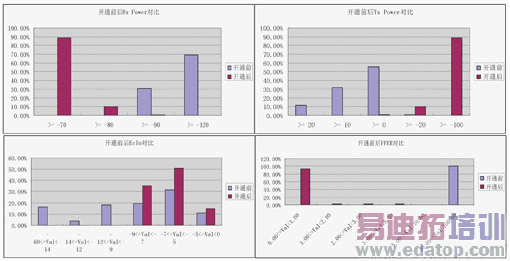

3.1 电梯覆盖前后数据对比(见图7)
图7 电梯覆盖前后数据对比
WFDS电梯覆盖的优势是信号电平稳定,不产生切换,通话效果佳。WFDS分布系统覆盖电梯,天线随电梯移动,轿箱内信号均匀,信号强度不随电梯轿箱的升降而变化。
3.2 平层覆盖前后数据对比(见图8)
图8 平层覆盖前后数据对比
从以上测试结果可以看出,接收电平,手机发射功率,Ec/Io,误码率等明显得到改善,满足了用户的通信需求,从而达到并超过了传统分布系统建设的质量要求。
作者:杜曙光 来源:电信网技术
