一种新型室内分布系统WFDS的应用与分析

1  WFSD系统简述

WFDS（Wireless Fiber Distributed System）无线光纤分布系统是一种以光纤承载无线信号传输和分布的解决方案，该系统充分发挥光纤承载带宽大和传输损耗小的优势，适应了通信运营商多业务运营的网络建设需求，是一种有效的多制式、多业务融合的分布系统建设方案，该方法还实现了国家及运营商的统一规划，共建共享的要求，避免了大量的重复投资。

WFDS系统采用树形扩展的拓扑结构，能灵活适应不同的场景规模（见图1和图2）。

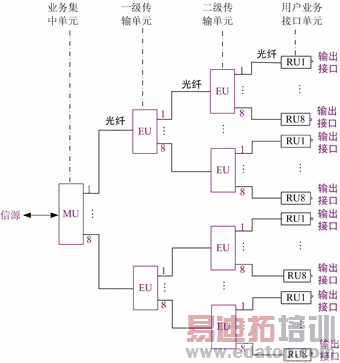

图1  WFDS系统拓扑结构

图2  东方星城小区总体平面图

WFDS系统应用时，只要求将不同制式的信号源统一放置于机房内，基站输出的电信号分别输入主单元（MU），完成多业务信号合路和电光变换，再经光纤和扩展传输单元（EU）将其分布到区域内的各远端单元（RU），然后恢复成原来的射频信号覆盖一个特定的区域。

WFDS这种新型的室内分布系统解决方案在泉州电信的一个分布系统项目进行了试点应用，获得了很好的无线网络覆盖，本文尝试从实际工程应用的角度浅析其在建设和维护等方面的特点。

2  WFDS应用案例

东方星城小区共有8栋高层住宅楼和一个地下停车场，占地面积大，楼宇间距小，建筑结构复杂，用户密度大，小区内部和部分楼层天翼无线网络信号达不到覆盖要求。该小区信号覆盖及建设主要存在：

（1）电梯、地下室为信号盲区。
　　（2）部分平层信号杂乱，切换频繁，掉话率高。
　　（3）业主反对在楼宇间布放射频电缆，协调布线困难。
　　（4）无预留管道，楼间馈线布放困难，传统覆盖方式需要在多处安装大功率有源设备，对基站干扰大，成本高，取电和工程难度大。

针对东方星城的实际情况，鉴于传统覆盖方案无法实施等不利因素，决定采用WFDS系统来完成本小区的覆盖。

2.1  工程概况

该小区1#，2#楼由于电梯是观光电梯，无线网络覆盖信号好，3#，4#，6#，7#楼做电梯覆盖，5#，8#楼和地下室做平层加电梯覆盖。

信源RRU安装在5#楼地下室的弱电井，且地下室与5#楼和6#楼有连通，为了合理利用基站功率，地下停车场，5#，6#楼用RRU信号直接覆盖，3#，4#，7#，8#楼采用WFDS系统进行覆盖。

由于每栋楼都是独立的，地下室没有与8栋楼都贯通，利用传统馈缆传输方式，在施工中需走管道，存在距离较远，损耗较大，口径较粗的馈线电缆在工程实施中阻力较大基本无法进行实施建设，因此该分布系统的走线线路由与末端天线功率的控制是本次覆盖的重点考虑因素。

2.2  系统方案设计（见图3）

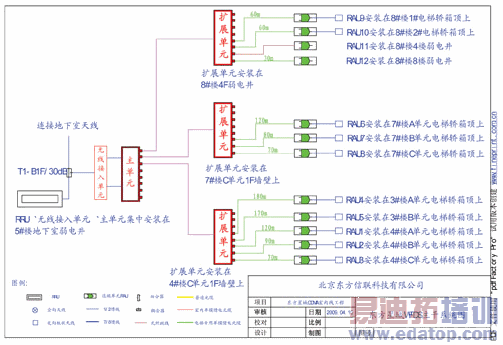

图3  东方星城WFDS系统原理图
