基于ADF4360-8的频率合成系统

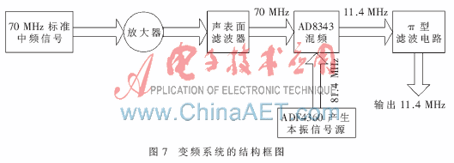

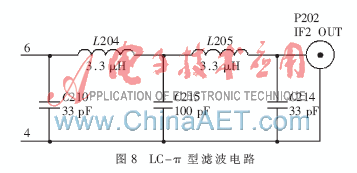

AD8343是一款高性能的混频器[5]，增益约为7 dB，由ADF4360-8产生本振信号源，频率为81.4 MHz，输入到AD8343芯片。70 MHz中频信号经过MSA放大器后，有18 dB左右的增益，通过声表面滤波器，使变频系统产生8 M带宽的通带，再从AD8343中的2、3管脚输入，最后，从管脚12、13输出频率为11.4 MHz的中频信号，通过LC-π型滤波电路(如图8所示)输出信号直接送到数字接收机中进行数字采样处理。

本文利用ADF4360-8芯片作为锁相环电路设计本振源信号，将卫星地面站70 MHz中频信号变频为11.4 MHz，为数字接收机降低采样频率及提高工作精度，起到了十分重要的作用，同时给出了用ADF4360-8设计混频器本振信号源的设计方法及芯片的控制方法。ADF4360-8锁相频率合成器可在许多通信系统中简化倍频装置和电路结构，降低功耗和设备成本，在射频电路系统中得到广泛应用。
