基于ADF4360-8的频率合成系统

在卫星通信中，多普勒频移现象普遍存在，提高频率的稳定性，对于接收机的解调解扩有着重要的意义。频率合成是由一个稳定、标准的参考频率经过一系列处理，产生具有同样稳定度和精确度的大量离散频率的过程[1]。在无线通信系统中，对于接收机而言，它是接收机的本地振荡器。

卫星地面站接收的中频信号为标准的70 MHz信号，直接输入到数字接收机会使接收机的采样频率较高，不利于接收机稳定工作。本文通过对ADI公司生产的集成锁相芯片ADF4360-8和AD8343的使用，实现卫星通信地球站中频70 MHz～11.4 MHz的频率转换，从而减低接收机的采样频率，减小接收机的工作复杂性，为接收机的稳定工作提供良好的运行条件。

1 ADF4360-8芯片介绍及工作原理

1.1 芯片介绍[2]

ADF4360-8芯片是一种完全综合合成器和压控振荡器，它是一款高性能的PLL芯片，具有很宽的工作频带。

ADF4360-8主要由一个14 bit可编程参考R计数器、一个24 bit数据寄存器、一个24 bit功能锁存器、压控震荡器、相位比较器、锁定检测器、多路复用器以及电荷泵等组成，最大的参考频率为250 MHz，输出频率范围为60 MHz～400 MHz，主要应用于系统时钟、检测设备、无线局域网以及有线电视设备等，ADF4360-8的功能模块图如图1所示。

1.2 工作原理

ADF4360-8外部输入信号有外部参考频率信号和控制信号，14 bit可编程R计数器对外部频率源信号分频后得到的参考频率送到鉴相器。控制信号由时钟信号CLK、数据信号DATA和使能信号LE组成，LE位为逻辑"1"时表示加载。在时钟信号CLK的控制下，串行输入24 bit数据信号，暂存在24 bit数据寄存器中，当接收到使能信号LE后，先前输入的24 bit数据根据地址位到达对应的锁存。

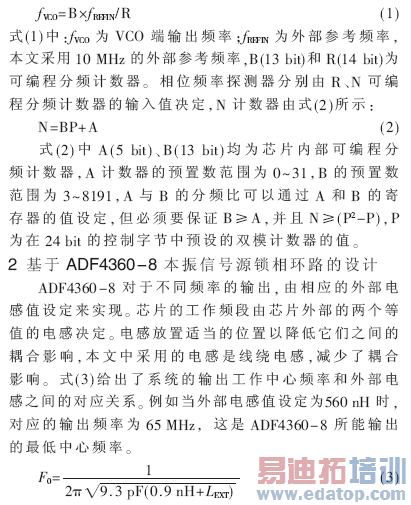

ADF4360-8内部集成了VCO(压控振荡器)，由外部电感值设定不同的工作频段，方便了锁相环路的设计。VCO输出频率如式(1)所示。
