基于ARM和GPRS的无线传输与接收

3 系统软件设计

根据系统需求，在操作系统Linux启动前，首先应该对微处理器和GPRS模块在内的系统内外部硬件进行初始化，在硬件初始化就绪后，可按系统要求划分并创建系统任务，最后启动Linux进行各任务的调度。应用程序共分为初始化任务、配置任务、数据发送任务、数据处理任务和用户串口中断服务等五个任务。本文主要完成系统的初始化以及拨号连入Internet等工作。

3．1 系统初始化

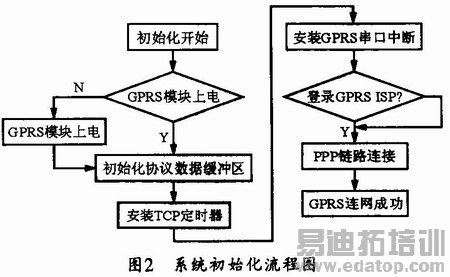

为了能利用TCP／PI协议进行数据传输。设计时必须对系统的硬件和软件进行初始化。图2所示为系统初始化部分的软件流程图。

本系统软件在开始时，首先需要通过检查0x90端口的输入电平是否为高来判断MC35i模块是否正常上电。若未能正常上电，那么，软件将通过0x90端口的输出使MC35i模块上电。

当MC35i模块上电后，软件将在内存中开辟一个缓存区做为包括PPP、IP、TCP、UDP等协议的数据缓存区。该缓存区内数据的存放方式采用双向链表的方式。

为了TCP协议实现中能够进行超时检测，在软件中应利用R8822CPU模块的内部定时器安装一个20ms的时钟中断。

ETR186可通过其串口COM2和MC35i模块相连接，用软件可通过安装串口中断来和MC35i模块进行数据传输。

在完成上述操作后，系统即可以利用AT命令登录GPRS网络。若不成功，即进行重试，超过重试次数后，即发送出错报告。最后就是进行PPP链路的连接，同时发送数据。

3．2 拨号原理

所谓初始化模块，主要就是设定APN：CMNET，

at+cgdcont=1，ip,cmnet，

然后利用chat程序拨号*99***1，#

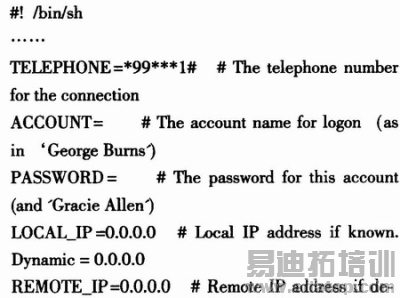

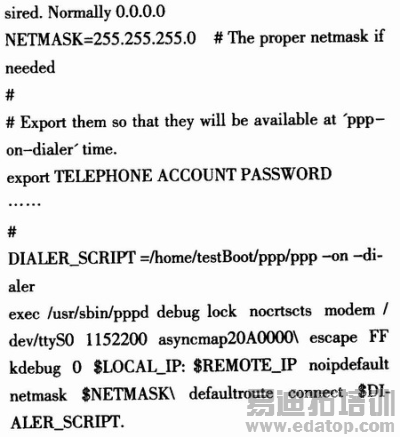

待拨号连接成功后，再由pppd建立通信链路即可。其脚本改动如下：在ppp-on里改了电话号码为*99***1#，将账号与密码清除，再修改DIALER_SCRIPT的路径，同时把下面的设备改成／dev／ttyS0，速率改为115200，再将crtscts参数去掉。同时在ppp-on-dialer里把帐号密码去掉。其改动后的脚本如下：

作者：朱建光 余红英   来源：国外电子元器件
