无线接入网关终端保持接入设计与实现

(2)MS状态信息表：记录终端相关信息，如认证策略、配置信息等。

(3)PMIP Client模块：负责代替不支持移动IP终端进行移动IP注册（PMIP模式下使用）。

(4)FA模块：移动IP外地代理模块。

(5)DP(Data Path)：负责数据通道的建立和删除。

(6)认证和密钥模块：负责终端的认证、密钥协商、密钥下发和辅助移动等功能。

3.2 流程设计

本设计的退网方案中,其终端接入流程如图5所示。用户保持接入流程如下：

(1)MS请求接入到WiMax系统，完成终端的初始入网，WiMax系统为MS分配一个IP地址并注册成功，开始数据业务传输。

(2)AGW检测到MS断开连接，此时网关中MS_STATE短时间内继续保存MS的IP地址信息及连接信息不予删除。连接信息包括：接入方式、地址分配方式以及网络配置信息。

(3)短时间内MS以相同的接入方式申请重新接入本网关AGW。

(4)BS与MS_STATE完成MS预附着过程，协商认证鉴权策略，并将其保存在终端状态信息表中。

(5)MS与AAA服务器进行鉴权协商，鉴权成功后，进行业务流的授权。

(6)BS与本AGW完成数据通道的建立和初始业务流的建立。

(7)MS发起DHCP discover 消息给AGW，请求IP地址及网络配置信息(主要为MS断开连接前已建立的一些连接信息)。

(8)AGW中的MS_STATE直接响应DHCP offer信息给MS,为其提供断开连接前使用的IP地址及网络配置信息，其中网络配置信息中的DHCP地址刷新时长为断开连接前的DHCP地址刷新时长的剩余时间,作为DHCP地址续约的有限期限信息。

(9)MS发起携带有接收到的IP地址的DHCP request 消息给AGW，请求AGW确认此IP地址。

(10)MS_STATE确认后响应DHCP Ack消息给MS。

(11)MS继续以前次接入的IP地址进行数据业务的传输。

从以上步骤可以看出,对于PMIP模式，AGW在MS再次接入过程中，并没有再次发起PMIP请求消息给HA，请求HA为MS确认IP地址，而是直接为MS提供了保存的IP地址。而对于CMIP,终端再次发起IP注册时,AGW直接返回IP地址给MS,而不需要再次通过AAA服务器认证。

实际中，MS在进入盲区时,经常会出现瞬断的情况，此时MS自身认为连接已经中断，需要重新接入。本文通过在设定的时间内保存MS的接入信息,即AGW在设定时间内不中断MS 的三层连接，此时若MS申请重新接入,则AGW仅需要与MS重新建立二层连接，不再重建三层连接。这样不仅加快了MS接入速度,而且对保持MS 数据业务的连接性有相当大的益处。

3.3 设计实现

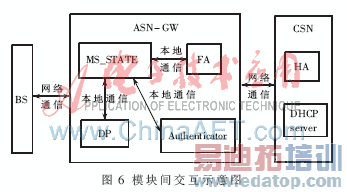

各功能实体之间的通信如图6所示。

终端初始入网阶段，MS_STATE与FA、Authenticator、DP之间通过本地通信完成终端的认证策略的协商、注册IP存储、数据通道、业务流及网络信息记录；与BS进行网络通信实现终端的预附着、附着和辅助认证。整个阶段MS_STATE时刻记录终端的状态信息。

本地通信和网络通信可创建以下套接口：

(1) 网络套接口

wimax_msg_sock=socket(AF_INET, SOCK_DGRAM, 0);

(2) 本地套接口

local_msg_sock=socket(AF_LOCAL, SOCK_DGRAM, 0);

终端出现异常情况并再次申请入网时，MS_STATE进行时限判断，把与终端对应的存储信息发送给终端。采用SDL描述的处理流程如图7所示。

本文针对终端短时间的异常退网提出了一种保持接入的实现方案。此方案既适用于CMIP模式也适合于PMIP模式，大大减少了终端再次接入时的时延。

参考文献
[1]  IEEE Standard for local and metropolitan area networks  Part 16: air interface for fixed and mobile broadband  wireless access systems amendment 2: Physical and  medium access control layers for combined fixed and mobile operation in licensed bands and corrigendum 1, IEEE Std 802.16e-2005 and IEEE Std 802.16-2004[S].  January 11,2006.
[2]  PERKINS C. IP Mobility Support for IPv4[S]. IETF RFC-3344, August 2002.
[3]   WiMax forum network architecture-stage 2-architecture         tenets, reference model and reference points-release 1    [S].     Version 1.2,January 11, 2008.
[4]   WiMax forum network architecture-stage 3-detailed protocols and procedures-Release 1[S]. Version 1.2,  January 11, 2008.
[5]   IEEE 802.16-2004 Part16. Air interface for fixed broadband wireless access system[S]. March 17, 2004.
