基于GPRS模块的小区无线抄表系统

时钟模块采用基于I2C总线结构的时钟芯片DS1307。DSl307串行实时时钟芯片是一种低功耗，全部采用BCD码的时钟／日历芯片，内带56字节的NVSRAM。地址和数据是通过I2C总线进行串行传输的。它能提供秒、分、时、日、星期、月和年信息。它具有可编程方波输出信号；时钟可以以24小时模式工作或者用AM／PM来指示以12小时模式工作。DS1307有一个内置电源敏感电路，能检测到主电源掉电并自动切换至电池供电；可选工业温度为一40～+85℃。微控制器模拟I2C总线的读／写控制时序完成对实时时钟信息的读／写操作。

2.1 基于DTD462A的数据收／发模块设计

DTD462A属于微功率智能型无线数传模块，其内部集成了8位CMOS低功耗高速MCU AT90S2313。DTD462A最大发射功率为10mW，工作在433MHz的ISM频段；采用基于FSK的调制方式和高效前向纠错信道编码技术，具有较高的数据抗突发干扰和随机干扰的能力，可靠传输距离可达300m；提供透明的数据接口，能适应任何标准或非标准的用户协议；具有休眠功能以及可靠性高、体积小、重量轻的特点。系统采用DTD462A-96，通信接口速率为9600bps，通信信道是半双工的，最适合点对多点的通信方式。

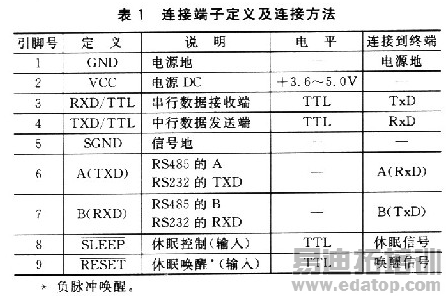

DTD462无线数传模块提供标准RS232、RS485和UART／TTL电平3种接口方式，可直接与计算机、RS485设备、单片机或其他UART器件连接使用。DTD462提供1个9针的连接器(JPl)，其定义及与终端的连接方法如表1所列。

图3给出了DTD462A与AT89C2051的接口设计方法。

DTD462A数传模块的第8脚SLP(SLEEEP)是休眠控制信号。为进一步降低系统功耗，软件控制现场数据采集节点的DTD462A模块平时工作在间歇休眠状态。SLP(SLEEP)信号持续1ms低电平(4800 bps以上200μs即可)，DTD462A进入休眠。如果休眠信号到来时，DTD462A正在接收空中数据或正在将接收的串口数据发射到空中，则当接收完该组数据后，DTD462A才进入体眠状态。第9脚RST(RESET)是微功率数传模块的MCU外部复位信号。该信号用来复位MCU，也可唤醒已经体眠的MCU。该信号持续lOμs低电平，DTD462A复位或被唤醒。在RESET信号的上升沿后20ms，DTD462A即可开始工作。

平时，现场主控节点的DTD462A模块处于休眠状态。当需要对采集节点进行数据请求时，唤醒DTD462A；当所有的采集节点的数据传送完后，DTD462A重新进入休眠状态。现场主控节点对DTD462A状态的控制是通过AT89C2051 P1口的P1．6和P1．7脚实现的。
