一种新型TD-SCDMA帧结构参数设计方法

在TD-SCDMA系统中，为了保证数据在无线链路上的可靠传输，物理层首先需要对来自媒体接入层（MAC层）和高层的数据流进行编码和调制，然后经过物理信道映射之后，对其进行扩频和扰码处理。扩频处理是采用具有码片速率的数字序列与信道数据相乘（直积），扩展了信号的带宽，将具有比特速率的数据流扩成具有码片速率的数据流。扰码处理是用一组数字序列与扩频后的数据相乘（点乘），并没有改变数据的传输速率。扩频的目的是扩展带宽，扰码的目的是区分用户[1]。

1 常规时隙中用户数据的处理

1.1 数据调制

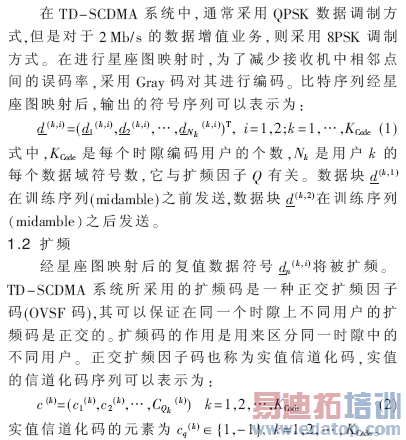

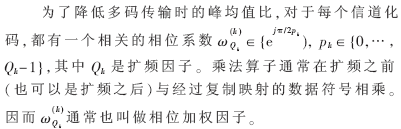

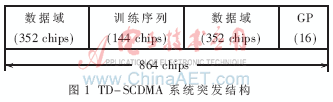

TD-SCDMA系统的物理信道是将一个突发在所分配的无线帧的特定时隙发射。无线帧的分配可以是连续的，即每一帧的相应时隙都分配给某物理信道；也可以是不连续的，即将部分无线帧中的相应时隙分配给该物理信道。TD-SCDMA系统突发结构如图1所示，一个突发由两个数据部分、一个训练序列和保护间隔组成。一个突发的持续时间是一个时隙，在这里仅讨论单个突发数据域部分的调制方式。两个数据域分别位于训练序列两侧。通过物理信道映射的数据比特流在进行扩频处理之前，先要经过数据调制，即把连续的几个比特映射为一个复数值符号。

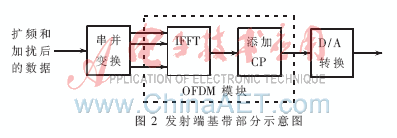

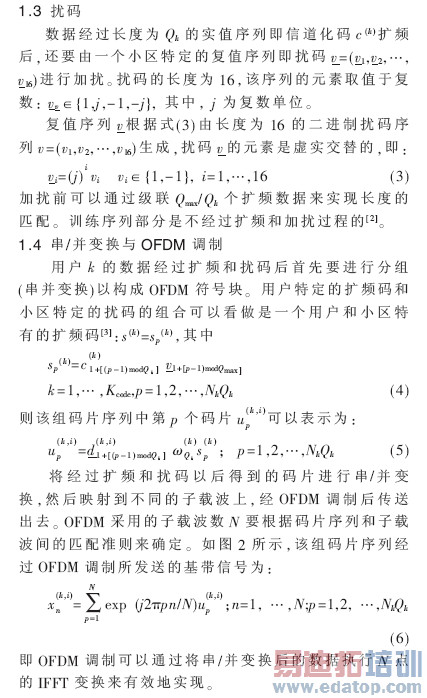

为了克服符号间干扰（ISI）的影响，在IFFT变换后要添加一个大于信道最大时延的循环前缀（CP）作为保护间隔，以保证接收端可以分离出不受ISI影响的信号部分，实现无ISI的信号传输。
