TD-SCDMA双通道RRU增强覆盖技术浅析

伴随着TD-SCDMA网络的发展，用户对TD-SCDMA数据业务的需求迅速增长，绝大部分的TD-SCDMA数据业务发生在室内。从北京、广州等城市用户的投诉分析发现，约70%以上的投诉来自室内，居民小区的投诉更是突出，提升TD-SCDMA网络在居民小区的覆盖质量是应对业务增长和客户投诉的当务之急。传统居民小区主要依靠改善下行覆盖来解决网络问题，该方式受到居民小区建筑结构、基站安装位置等众多因素的限制，网络质量往往不够理想，常会出现用户手机有信号却无法进行业务的情况。因此，需要一种既能提升下行覆盖，又能提高上行接收的解决方案来改善TD-SCDMA居民小区深度覆盖的问题。

上行链路覆盖受限分析

通过研究发现，TD-SCDMA系统UE在发射最大功率（24dBm）的情况下，基站下行2W/载波的功率可满足业务信道的上下行链路平衡。随着TD-SCDMA技术的发展，TD-SCDMA设备的输出功率不断增强，目前在主设备功率充足的情况下，单载波可配置超过2W的功率，传统室内覆盖主要表现在上行受限。

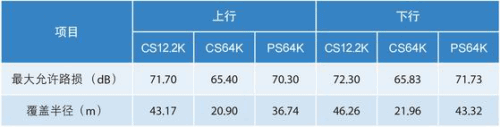

表1为载波功率配置33dBm、终端最大发射功率为24dBm下的链路预算分析，在单载波功率配置33dBm（2W）的情况下，CS64K业务基本满足上下行链路的平衡；在下行载波功率大于33dBm（2W）时，则表现为上行受限。

表1 链路预算表

方案介绍

TD-SCDMA双通道RRU增强覆盖技术方案采用一个双通道的RRU，外接两根单极化天线或者一根双极化天线进行居民小区的覆盖，发射端和接收端均采用多天线（或阵列天线）和多通道，多天线接收机利用空时编码处理能够分开并解码数据子流，实现最佳处理。 采用了双天线后，在上行接收中，根据不同的无线环境，双天线分集增益可以达到2~3dB。上行性能的提升改善了小区上行覆盖受限的问题，从而使得小区的整体覆盖有所改善。同理，在下行链路采用双天线发射，理论上可以得到下行约3dB的分集增益。在传统覆盖基础上引入双通道的双极化天线，可以有效提升TD-SCDMA网络的下行覆盖质量和上行接收增益，达到增强网络覆盖深度的目的，提升用户感知度，有效解决住宅小区的深度覆盖问题。

TD-SCDMA双通道增强覆盖在原有的室内分布天馈系统的基础上，再增加一套并行一致的天馈系统，即TD-SCDMA 双通道 RRU 需要两套天馈系统分别接入RRU的2个通道，如图1所示。

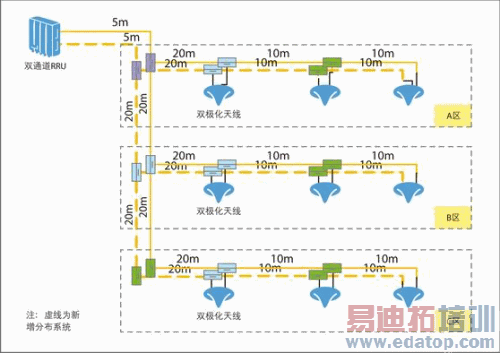

图1 双通道RRU天馈系统示意图

为提升下行覆盖增强能力，需要尽可能保证两套天馈系统的一致性。两套天线分布系统走线、天线点位尽量保持一致。器件选型时采用相同指标的无源器件，避免器件的一致性误差。

双通道的组网配置时，将RRU配置为双通道类型，在天线配置中增加对上下行分布式天线的配置即可。

作者：刘旭，白昱（中国移动通信集团设计院）   来源：中兴通讯技术(简讯)——2010年 第11期
