摩托罗拉无线网络解决方案构筑华南无线化大学城

华南地区某大学城位于广州市番禺区新造镇小谷围岛及其南岸地区，是国家一流的大学园区和华南地区高级人才培养、科学研究和交流的中心。近期，为了解决有线网络无法提供时时移动接入网络的难题，该大学城内五所高校决定在全校范围内部署无线网络以实现全面的网络覆盖。在大学城与运营商接洽、共同探讨的过程中，由摩托罗拉无线网络解决方案部提供的无线网络解决方案成为他们的共同选择。

典型应用：华南地区某大学城

该大学城规划范围约43.3平方公里，可容纳学生约18万人，总人口达35-40万人（包括周边村镇人口）。为了实现学、研、产一体化发展的城市新区的目标，并将该华南地区大学城打造成面向21世纪的、适应市场经济体制和广州国际化区域中心城市地位的生态化和信息化大学园区，大学城决定对原有以有线网络为主的网络架构进行改造。 当地运营商经过审慎考核，最终采用了由摩托罗拉RFS7000和AP300组成的无线网络解决方案，为大学城构建起可随时随地接入互联网和校园网的无线校园网络。摩托罗拉无线网络解决方案部白金合作伙伴广东和新科技有限公司为部分项目的成功实施贡献了力量。

挑战: 多用户、多应用

大学城具有覆盖面积广、用户人数多、数据传输量高等特点，因此，大学城内各高校要求所部署的无线网络必须具备高度的安全性、稳定性和优质的传输性，从而使学生在大学城内各个角落自如地畅游网络，这是大学城无线网络部署工作的重中之重。其次，由于大学城网络系统拥有学生内部网、课件平台、教育网、大学城资源网以及互联网等不同的接入形式，无线网络系统必须能根据教职工和学生的身份不同而设定不同的上网权限和计费方式，并可允许大学城内各高校实现网络互联与资源共享。第三，由于大学城内部分高校承担了2010年广州亚运会部分体育项目的工作，该无线网络设施还必须能够与这些高校的体育场馆进行无缝连接。

解决方案: 摩托罗拉无线网络解决方案

摩托罗拉无线网络解决方案部提供的无线网络解决方案由摩托罗拉RFS7000无线交换机和AP300接入点组成。摩托罗拉设备的优异性能使得当地运营商和大学城领导最终选择了摩托罗拉。根据校园建筑的功能，无线网络解决方案主要依据宿舍楼和教学楼两种场景来设计，这也是因为在这两种类型的建筑中，网络部署和信号覆盖各有不同的需求。在面积逾40平方公里的大学城区域内，运营商仅在五所高校在学校教学楼、图书馆、学生活动中心、食堂等建筑内部署了40多台RFS7000与5000余个AP300，就使无线信号覆盖到了校园的每个角落。

高校宿舍区域对网络的使用频繁且集中，因此，对这些区域的信号覆盖要较为全面。摩托罗拉与和新技术人员在走廊位置布放AP300，每个AP覆盖3-4间宿舍，可供15-20个用户同时使用。这些AP通过网线连接到网络机柜交换机RFS7000，由交换机提供远程供电。如果宿舍楼层拥有弱电间，则将网络机柜安装于弱电间内；在没有弱电间的楼层，网络机柜则被安装在现有的设备机柜周边，方便上下楼层连接线的布防。此外，在宿舍区域内，网线均采用标准的五类线，线长不超过100米。

相对宿舍区域来说，各高校教学楼分布较为分散，因此在部署无线网络时，不仅要考虑信号的覆盖，还需要考虑AP之间信号可互为重叠、互为冗余备份等问题。在摩托罗拉无线网络解决方案中，AP均隐蔽布放于天花吊顶内，通过网线分别连接至弱电室或网络机柜的交换机，由交换机提供远程供电，网线同样采用标准五类线，线长不超过100米。

       摩托罗拉无线网络为这五所学校的教职工与学生随时随地高速接入网络提供了极大便利。技术人员现场测试结果显示，在不限带宽情况下，这些场所的网速高达10 - 20 M，不仅能完全满足教职员工与学生现在对无线网络的需求，也可在未来满足他们对视频、游戏等高宽带、高流量网络的需求。在美国德克萨斯州凯勒独立学区，摩托罗拉无线网络系统即可在同一个办公地点为60至70位教师的笔记本电脑提供网络连接，不必担心他们遇到任何连接问题。

和新技术工程师彭彬说："摩托罗拉设备具有业界领先的优异性能，比如RFS7000无线交换机，它专为大规模、高宽带部署而设计，可支持5,000到50,000部移动设备，最多256个802.11a/b/g无线接入点，或最多50个802.11n无线接入点，这都是一般交换机难以匹敌的。在无线网络安全方面，摩托罗拉RFS7000拥有基于MAC地址的身份认证、无线入侵检测、安全来客访问以及摩托罗拉AirDefense无线入侵防御系统等一系列安全特性，可有力确保大学城内部信息的安全。"而在网络管理方面，摩托罗拉无线网络能和校园网中心的认证系统进行无缝连接，并能依据用户的身份信息对用户进行分组，赋予不同的用户组不同的访问权限和灵活的计费方式；而解决方案中所有的AP300都无需进行单个配置，均是由RFS7000系统进行统一的配置管理，瘦AP通过安装在运营商核心机房的RFS7000接管，连接到RFS7000上，可自动下载网络策略、安全策略、访问策略等配置文件，摩托罗拉的这些优势赢得了运营商和校方的高度赞誉。

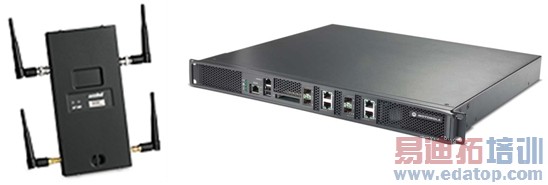

下方左侧为AP300，右侧为RFS7000

效果：满足大学城特殊需求，助力运营商进一步拓展

如今，摩托罗拉在大学城内已稳定运行一年，对于大学城而言，摩托罗拉无线网络解决方案满足了其各项特殊需求，包括基于多个服务集标识（SSID），即通俗说法为网络名称的校园网与互联网的访问、接入控制器（AC）的本地部署以及校园白名单功能。

首先，借助摩托罗拉无线网络解决方案，大学城学生与教职员工可同时高速接入运营商提供网络和校园网，大学城内各高校也可实现一定程度上的资源共享，便于大学城打造区域高校的整体形象。另外，每个摩托罗拉AP均可设置多个网络名称，如果学校将访问校园网和访问互联网设置为不同的网络名称，那么，不同的网络名称之间便不能直接互相通信，有效保障了内网（校园网）的安全，实现了内外网的隔离。

其次，为了有效解决AP数量多，管理数据流量占用部分出口带宽，以及AP广播导致的网络拥塞问题，摩托罗拉无线网络解决方案将AC在本地部署，不仅克服了有限的网络带宽难题，同时还实现了本地接入校园网，实现双SSID的本地转发。

第三，AP的多个网络名称能有效保障内网安全，但也为访问校园网与访问互联网带来频繁切换网络名称的难题。不过，借助摩托罗拉无线交换机白名单功能，网络管理人员可以将校园网中各个资源的服务器地址加入白名单，终端用户只需通过校园内的认证服务器便可快速访问各种校内学习资源。

摩托罗拉无线网络解决方案不仅满足了高校师生随时随地安全接入无线网络的需求，独有的网络管理模式也大大减轻了高校行政和IT管理机构的工作量。同时，高速、稳定的无线网络也为大学城内高校顺利承办亚运会赛事提供了网络保证。

值得一提的是，在华南地区这一大学城项目上，运营商的商业运作模式上获得了极大成功，摩托罗拉的解决方案不仅帮助其顺利部署了大学城项目，也帮助其在教育、医疗、酒店服务业等领域的积极拓展积累了经验。而作为无线城市发展计划中的一部分，大学城无线网络的成功部署也为运营商在未来解决无线城市发展中的投资回报率问题提供了宝贵借鉴。

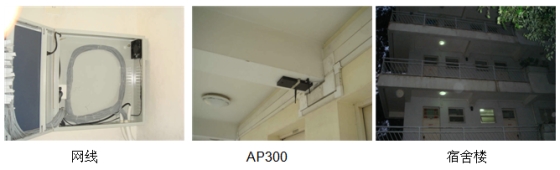

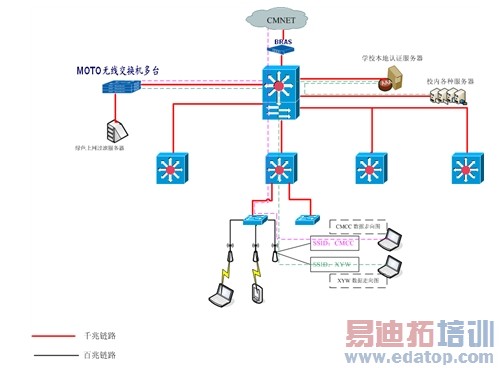

应用场景图及现场图
