以太网在击浪涌测试中的应用

SEMTECH公司RClamp2504N/3304N被作为推荐的保护配置，是因为它提供了TVS的最低工作电压为2.5V或3.3V。低工作电压可以快速的瞬态响应时间，使低钳位保护电压敏感的物理层芯片。

此外，该解决方案只提供线对线的保护。线对地的保护需要特殊的RJ45连接器和好的PCB设计.

III.测试结果总结

•线对线测试结果

测试数据:

基本上，当测试电压在+/-3KV时,钳位电压低于15V，我们可以看到2504N好于3304N

•线对地测试结果:

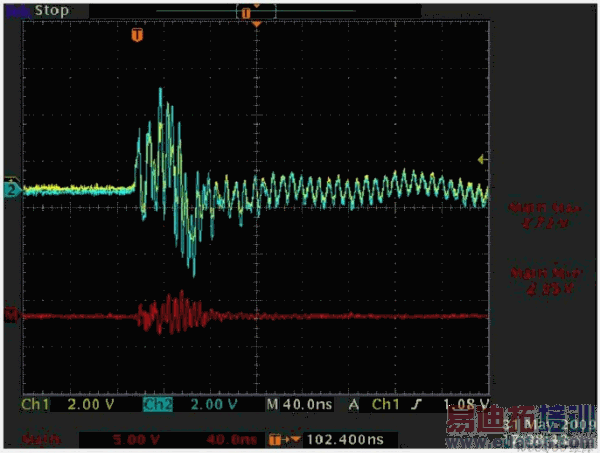

基本上，由于客户有好的连接器结构和PCB设计，当雷击发生时,它能通过结构和PCB设计释放，从这个+6KV雷击测试结果看,我们发现波形看起来像振铃，在PHY端钳位电压非常低,这说明大部分雷击能量已被释放,这时能很好的保护PHY芯片。

IV.结论

SEMTECH公司的RClamp2504N/3304N已被成功地应用在电脑的RJ45连接器里，它具有较低的钳位电压,电容和工作电压，这样可以保护一些敏感的物理层的芯片。该解决方案将非常好，成本低，加上好的RJ45连接器结构和PCB设计给线对地保护。
