以太网在击浪涌测试中的应用

录入:edatop.com     点击:

1.以太网雷击保护

以太网是广泛用于访问和城域网络基础设施。这些接口通常必须符合GR1089雷击浪涌测试。为了防止雷电浪涌,低钳位电压是必须的.

新一代的物理层更敏感雷击。为了防止雷电浪涌,(如GR1089,IEC61000-4-5,K.20/21)和ESD事件,低钳位电压的设备是必要的。

新一代的物理层更敏感雷击。给千兆以太网保护我们开发的解决保护方案是给最敏感的PHY。

SEMTECH公司的RClamp3304N/2504N采用SEMTECH的专有的保护技术EPD。EPD提供大量减少漏电流和电容对硅雪崩低对峙电压二极管工艺。

它们还配有一个2.5伏特和3.3伏特的真正卓越的保护工作电压。

这两个产品已被应用到桌面(个RJ45)成功。

2.RClamp2504N/3304N在电脑上的保护应用

I.IEC61000-4-5雷击规格:

\

Note:1)开路电压波形是10*700us

2)短路电流波形是5*310us

II.解决方案:

为了选择一个强大的千兆以太网应用防雷解决方案,这个方案将用于千兆以太网的RJ-45连接器里,因此,只有保护元件的数量限制,因此,SEMTECH公司已提供下列解决方案:

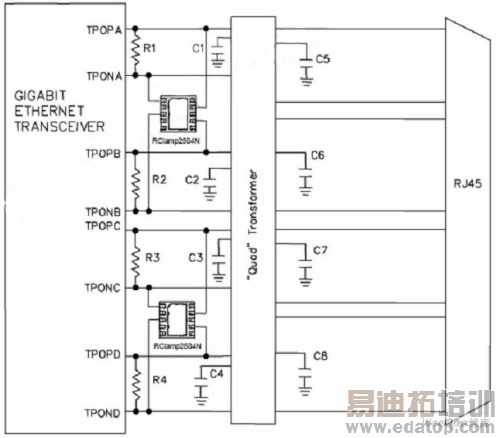

两个RClamp2504N/3304Ns放置在物理层芯片这边,下列是原理图:

\
