PTN应用现状及展望

录入：edatop.com 点击：

摘要：PTN技术已在本地或城域传送网中获得大量应用，本文从PTN的测试、现网应用、热点问题及发展等几个方面进行了分析和研究。

1 引言

众所周知，随着全业务网IP化的发展，承载传送网IP化已是大方向。PTN技术自提出后便获得了快速发展，并已成为本地、城域传送网IP化演进的主流技术之一，在现网中获得了大量的应用。

全球许多运营商都非常青睐PTN技术，他们纷纷组织测试、验证PTN技术与产品，其中领先的运营商已开始建设PTN商用网络，用于移动回传以及组建企业专网等。其中，包括Vodafone等运营商在2008年成功部署了PTN网络，并且取得了良好的效果；2008—2009年，FT/Orange，Telefonica/O2，T-Mobile等在全球排名位列TOP10的跨国运营商，也纷纷引入PTN用于移动承载网的建设。

在国内，中国移动2009年投资30亿元建设PTN，业内人士预计中国移动2010年在PTN的投资规模将超过50亿元，并已在2010年5月开始集采及测试工作。中国电信和中国联通也对PTN技术进行了积极的研究与测试，并在积极推进试商用进程。

2 国内PTN测试情况

（1）中国移动测试情况

中国移动在2008—2009年先后组织了3轮PTN技术测试，测试内容包括全业务支持、管理维护、时钟、压力测试、设备与网络安全等，测试厂家包括烽火、华为、中兴、阿朗、泰乐和UT等。

第一轮：2008年8～9月，由工业和信息化部电信传输研究所主持对PTN技术与产品的摸底测试，包括全业务支持，OAM，QoS，保护倒换，同步等详细内容；2008年10月，PTN与MSTP和路由器互通测试；2008年11月，PTN与2G/3G基站互通测试。

第二轮：2009年3月中旬～4月底，为现网测试。又可分为两个阶段，第一阶段是验证各种分组城域网技术在单厂家组网方式下的可行性和差异性，重点验证现网复杂环境下，网络承载实际基站业务和全业务的能力，以及网络的运营和管理维护能力，并为下一步网络演进和部署提供组网思路和方案，为今后中国移动城域传送网的建设提供依据；第二阶段主要验证多厂家互联互通以及多技术混合组网的可行性。

第三轮：2009年5～6月，各厂家PTN互联互通测试。2009年9月，中国移动进行PTN集采前选型测试，增加满配置LSP数量下压力测试、双归保护等部分项目及功耗测试；2009年10月，中国移动进行PTN与基站时间同步互通测试；2009年12月，中国移动进行时间同步互通测试。

2010年5月，中国移动组织了2010年PTN设备集采测试。

（2）中国电信测试情况

2009年7～8月，中国电信组织了PTN测试，测试内容包括全业务支持，OAM，QoS，保护倒换，同步等详细内容，参测厂家为烽火、华为、中兴、阿朗和UT等；2009年10月～2010年1月，进行现网试点。

（3）中国联通测试情况

2009年11～12月，中国联通第一阶段测试；2010年1月，第二阶段测试；2010年4月，重启互联互通测试。参测厂家为烽火、华为、中兴、阿朗和UT等。

中国联通测试包括功能与性能测试、互通与业务场景测试等两大部分。其中，前者包括业务承载，业务性能，标签处理能力，网络保护，QoS功能，OAM功能，设备能力，分组时钟功能，网管，控制平面功能测试共10 个部分的内容；后者包括PTN 设备互通测试，PTN 与MSTP 设备互通测试，PTN 与IP 数据设备互通组网测试，PTN与WCDMA网络互通组网测试方案，PTN 综合业务承载测试方案共5 个部分。

（4）烽火通信PTN系列产品参测情况

烽火通信CiTRANS全系列PTN产品参加了以上各运营商组织的全部测试，功能和性能均满足要求，并在各测试中表现优异，获得各运营商广泛认可。

3 PTN国内现网应用情况

（1）中国移动

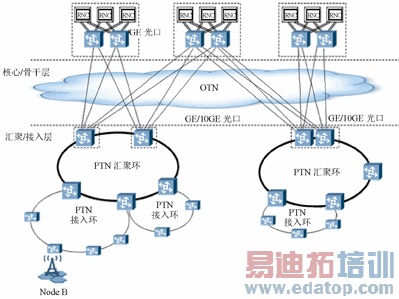

大型本地或城域承载网典型组网如图1所示：3G基站业务通过FE光/电口接入PTN接入环，通常PTN接入环以GE速率组网。在有条件的网络中，GE接入环通常以双节点与汇聚环跨接，汇聚环以GE/10GE接口通过核心/骨干层的OTN透传到核心层PTN设备。核心层设备以GE光接口与RNC对接，实现基站到RNC的回传承载。

图1 大型本地或城域承载网组网示意图

这种组网方式可使用全程LSP 1+1/1:1端到端保护，类似MSTP的全程通道保护方式，实现承载网全网的网络保护。核心/骨干层PTN设备和RNC间也可通过双归保护实现PTN与RNC对接的保护。3G和专线业务通过PTN接入设备上的FE光/电接口直接接入PTN网络；2M或STN－1等业务则通过PTN接入设备上的仿真盘接入PTN网络。

在小型的本地或城域承载网中，也可以没有核心/骨干层的OTN设备，PTN汇聚环直接和核心层PTN对接。

（2）中国电信和中国联通

中国电信、中国联通在积极组织测试的同时，也已在各地积极推进试商用，都是以PTN承载3G和专线业务等。

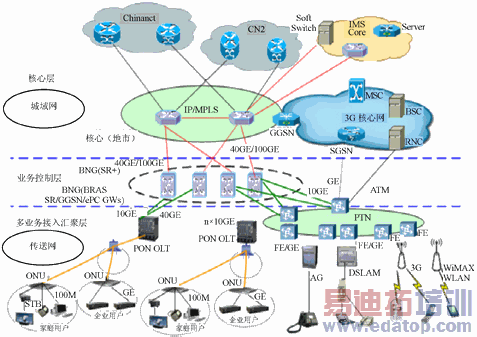

图2所示为PTN设备用于中国电信或中国联通同时承载基站回传和固定接入业务时的组网示意图，由图可见，PTN设备可同时接入基站E1电路，基站FE电路，AG业务，OLT语音业务，网吧基础数据业务和客户专线业务等，可以很好地满足中国电信、中国联通现网和后续网络发展的需要。
