论广播电视网引入PTN的重要性
(3)现网的应用可以在广播电视网中推广
某地为解决各级分公司办公联网和视频会议的需要专门架构了一个PTN传输网络,每个分公司通过PTN联网汇聚到总公司,由总公司通过统一出口连接Internet互联网。总公司的会议视频通过PTN传输到分公司会议室。办公用的计算机网和视频会议网络完全隔离,互不干扰。各分公司连接到总公司的办公用计算机网保证有10Mbit/s带宽,视频会议带宽保证为4Mbit/s,可以实现实时、无马赛克现象。现场连网示意图如图1所示。

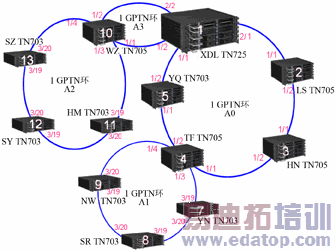

图1 承载公司办公和视频会议业务的PTN网
该网络组网及应用简单,以1G的以太接口组成多个相切环,为分公司组建了两个VPN网络,其实就是两个透明传输的通道——分公司的互联网业务通过总公司的统一出口解决,不需要这个网络处理。这个应用非常适合广播电视网络公司,因为它没有涉及互联互通的问题。从这个案例发展企业大客户业务是改善有线电视网的切入点,广播电视网络公司可以从发展当地政府、公安、电力等企事业单位的视频会议开始逐步建设PTN网,同时完善基础网络。
(4)有线电视网通过PTN组网后的情况
我们可以预见不久的将来,广播电视网络公司通过逐步建设PTN网完善基础网络后,各种用户业务通过接入网络在PTN网中以隧道的方式透传,互联网业务可以继续汇聚到核心骨干网接入Internet。数字电视或者IPTV业务则直接由汇聚层的边缘节点分发到用户,企业大客户的VPN专线业务直接由PTN网送到企业网的另一端,其他的增值业务如游戏、股票、网络电话等则由核心骨干网送到汇聚接入网后进到用户那里。整个网络层次清楚,业务流程简单,拓扑示意图如图2所示。

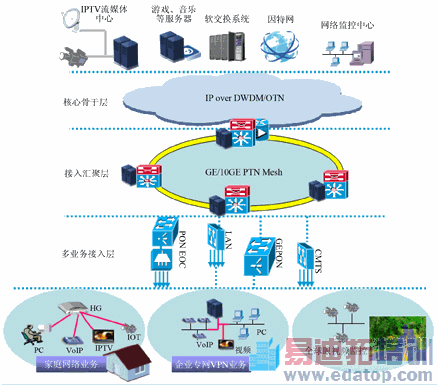

图2 PTN参与组建的NGB网络示意图
4 结束语
PTN具有大容量分组交换/标签交换技术,QoS技术,具备强大的OAM管理能力以及低于50ms的保护倒换特性,可以为运营商建设一个稳定的端到端带宽保障的基础网络;PTN网络是一个简单灵活的多业务承载平台,能在一个网络中承载高清电视、数字音频节目、高速数据接入和话音业务,将会是下一代广播电视网的重要组成部分。
