在应用中演进的PTN

在小型的本地或城域承载网中，也可以没有核心/骨干层的OTN设备，PTN汇聚环直接和核心层PTN对接。

中国电信、中国联通在积极组织测试的同时，也已在各地积极推进试商用，都是以PTN承载3G和专线业务等。

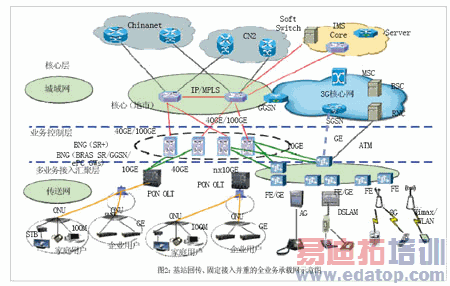

图2所示为PTN设备用于中国电信或中国联通同时承载基站回传和固定接入业务时的组网示意图，由图可见，PTN设备可同时接入基站E1电路、基站FE电路、AG业务、OLT语音业务、网吧基础数据业务和客户专线业务等，可以很好地满足中国电信、中国联通现网和后续网络发展的需要。

PTN的三大关键性能

PTN网络中，目前均采用IEEE 1588V2实现时间同步。IEEE 1588V2定义了三种时钟模式：普通时钟OC、边界时钟BC和透明时钟TC。OC通常是网络始端或终端设备，该设备只有一个1588端口，该端口只能作为SLAVE（从端口）或MASTER（主端口）；BC是网络中间节点时钟设备，该设备有多个1588端口，其中一个端口可作为SLAVE，设备系统时钟的频率和时间同步于上一级设备，其他端口作为MASTER，可以实现逐级的时间传递；TC是网络中间节点时钟设备，可分为E2E TC（End to End TC）和P2P TC（Peer to Peer TC）两种。

在PTN网络中，IEEE 1588V2实现时间同步主要有两种模式，即BC模式和TC模式。但根据测试情况和技术实现复杂度来看，目前更倾向于采用BC（Boundary Clock边界时钟）模式，烽火公司PTN系列产品默认支持BC模式，在各运营商组织的各次测试中性能优异，获得肯定，完全满足3G对时间同步的需求。

为了满足未来LTE的S1多归属和相邻X2接口通信的承载需求，PTN设备需要具备L3VPN的演进能力。

LTE引入了两个新的接口S1和X2，S1-Flex机制可以让一个eNB连接到多个SGW/MME（区域池），它是从eNB到EPC的动态接口，主要用于提高网络冗余性以及实现负载均衡，目的是实现灵活的业务调度和保护；X2是相邻eNB间的分布式接口，它承载信令和少量切换数据，主要用于移动性管理相关信息的传递，用以改善用户跨基站的移动切换时刻的体验。

PTN网络支持的保护方式分为三大类：PTN网络内的保护方式、分组传送网与其他网络的双归保护。

PTN网络内的线性保护包括单向/双向1+1路径保护、双向1：1或1：N (N >1)路径保护、单向/双向1+1 SNC/S保护和双向1：1 SNC/S保护；PTN网络内的环网保护包括Wrapping和Steering两种保护机制，目前基本采用Wrapping保护机制；PTN网络内保护和接入链路保护相配合，实现在接入链路或PTN接入节点失效情况下的端到端业务保护。

PTN标准化艰难演进

PTN技术的发展历程是T-MPLS到MPLS-TP的历程，早在2005年，国际电信联盟电信标准部门(ITU-T)SG15就开始了T-MPLS的标准化工作。T-MPLS是在MPLS技术的基础上，基于传送网的网络架构对MPLS进行了简化，去掉了与面向连接无关的技术内容和复杂的协议族，增加了传统传送网风格的OAM和保护方面的内容。2006年，ITU首次通过了关于T-MPLS的架构、接口、设备功能特性等3个标准建议，随后OAM、保护、网络管理等方面的标准建议相继制定。

2008年2月，ITU-T同意和IETF成立联合工作组（JWT）来共同讨论T-MPLS和MPLS标准的融合问题。联合工作组（JWT）由ITU-T的T-MPLS Ad Hoc组和IETF的MPLS互操作性设计组(MEAD)组成，专门做T-MPLS的评估工作。2008年4月JWT经过一系列的会议讨论，决定ITU-T与IETF合作开发相关标准，ITU-T将传送的需求提供给IETF，并通过IETF的标准程序扩展MPLS的运行维护管理、网络管理和控制平面协议等，使之满足传送的需求，技术名称更改为MPLS-TP，由IETF定义MPLS-TP，MEAD负责。
