基于IEEE 1588的同步以太网实现方式

其特点是：使用以太网物理层；仅能分配同步频率，不能分配同步时间；不会因网络高层产生损伤而受到影响，同步质量好，可靠性高。

（2） 基于分组方式

该方式是指定时信息由分组承载，发送专门的时间戳消息，双向传送定时信息的方法可能是NTP或类似的协议。值得注意的是，双向协议还能传送时间信息。

其特点是：与物理层无关；能分配同步频率和同步时间；会因电信网的损伤而受到影响，如分组延时抖动。

3  应用实例

3.1  Si5315芯片

在实际应用中，采用Silicon Labs公司生产的Si5315芯片。该芯片为一款抖动衰减时钟倍频芯片，采用8 kHz～644.53 MHz的双时钟输入，并且产生2个独立的倍频时钟。在同步方面，主要采用Silicon Labs的第三代DSPLL技术，能够产生任意比率的频率合成以及在高速率下的去抖动。除支持SONET/SDH和以太网时钟外，Si5315还可支持10G线路编码率的同步以太网时钟倍频芯片。

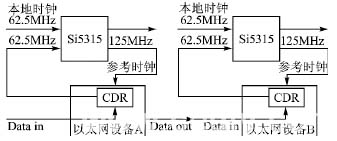

具体应用实例如图3所示。本地时钟输入62.5 MHz作为芯片的一路输入，经过Si5315倍频后输出端口一路为125 MHz。将其信号引入以太网设备的CDR模块（数据时钟恢复模块）作为参考时钟。当数据进入CDR后恢复出一个接近62.5 MHz的时钟，再次输入Si5315，经过DPLL锁相达到芯片认为符合要求的时钟后，本地时钟的输入被屏蔽。当网络中所有的设备都完成此项操作后，整个网络的时钟同步完成。在具体的应用中前级的数据时钟往往抖动十分严重，经过Si5315芯片处理后，时钟能恢复得很好，并且所有设备的时钟都保持了一致性。

图3  Si5315同步芯片应用实例

3.2  DP83640芯片

IEEE 1588的精密时钟协议（PTP）能够实现高精度的以太网时间同步，但是如果需要达到ns级的时钟同步性能，仅仅通过软件是很难实现的。因为在线路上接收PTP包之后，对它们进行处理的每一种器件都会增加同步误差。DP83640通过在物理层以硬件加软件的方式使得ns级的时钟同步成为可能。

DP83640是一款基于IEEE 1588标准的时钟同步芯片，采用硬件和软件结合的方式提供最高的精确度实时工业的时钟同步，可确保分布式上各节点能按照主机时钟的时间同步定时，并确保各节点之间的时间偏差不会超过8 ns。一旦线路上有PTP包，即被DP83640的精密PHYTER所读取。

DP83640具有几个内部时钟，包括本地参考时钟、1个以太网接收时钟和1个PTP时钟信号源；同时，还包括1个内部的PTP数字计数器，以及可以控制数字计数器和PTP时钟速率（频率）的逻辑。

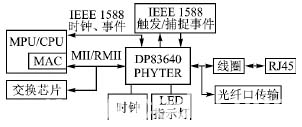

在同步以太网交换机的方案中，通过替换以太网层并增加IEEE 1588 PTP软件实现。如图4所示，CPU、交换芯片和DP83640通过MII口连接起来组成一个系统。交换机成为以太网中同步的一个器件，使得交换机所形成的以太网及该网络下所挂的器件都满足IEEE 1588协议，最终形成同步以太网。

图4  基于DP83640的同步以太网交换机应用框图

结语

从目前的原型实验和应用来看，IEEE 1588中标准化的精确时间协议可以达到亚微秒级的同步精度，并且有可能达到更高的精度。IEEE 1588为基于多播技术的标准以太网的实时应用提供了有效的解决方案，但同时也存在一些尚待进一步研究的问题，如主时钟的容错性能、振荡器的稳定性对时钟的影响等。相信今后该标准会更加完善，也会有更多的具体应用可以参考。

参考文献

[1] IEEE Std. 1588—2002IEEE Standard for a Precision Clock Synchronization Protocol for Networked Measurement and Control Systems［S］.

[2] Kendal R, Sivaram B, Anatoly M. The Application of IEEE 1588 to a Distributed Motion Control System［OL］.［200908］.http://ieee1588.nist.gov/.

[3] Roes F E, Vaman D R. IsoEthernet: An Integrated Services LAN［J］. IEEE Communications Magazine， 1996，34（8）.

[4] 韦乐平.电信级以太网的崛起［OL］.［200908］.http://www. Chinatelecom.com.cn.

[5] 胡昌军.电信级以太网技术漫谈［OL］.［200908］.http://catr.com.cn.
