化繁为简——优化PTN网络，提高运维效率

● 业务模型，简化配置

中兴通讯PTN针对网络部署中经常用的业务类型，定义出业务模型，对其典型的参数进行缺省配置，提高配置效率。维护人员只需进行简单的设置就可以配置一些复杂的业务模型。比如双归保护，需要配置的LSP较多，而且LSP之间还需要配置共享带宽，如果运维人员对双归保护的原理不熟悉，很容易在配置中出错。通过双归保护业务模型，运维人员只需要指定一个接入节点、两个核心节点，就可以创建双归保护业务，由系统自动配置LSP、带宽、带宽共享、OAM等参数，极大提高了配置效率。

● 快速部署IEEE1588

IEEE 1588作为时间同步协议，有一个基本的假设，即路径上双向延时是对称相等的，而现实中由于光纤故障维修、跳纤等原因，可能导致1588信息经过的双向线路长短不一致，破坏了这种时延的对称要求，从而导致时间同步精度下降。在网络实际开通中，一般采用时间分析仪来测量路径上的双向时延差，然后人工补偿到PTN设备中，这种方法费时费力、成本高。中兴通讯在PTN设备上开发单独的硬件设备解决时延问题，如图2。

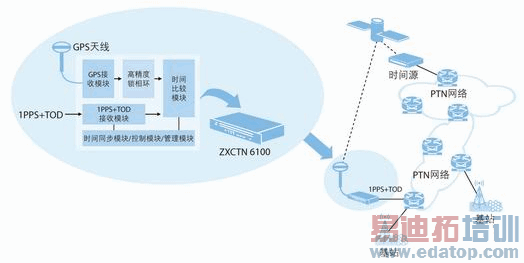

图2 1588时延测试原理

在网络开通时，利用此单独的硬件设备实现光纤不对称性的时延测量，将不对称时延自动补偿到系统中，大大提高了1588部署效率。

网络运维

OAM功能是PTN最重要的关键技术之一，通过段层、隧道层、伪线层各个层次的OAM功能，可以方便地定位每个网络层次的故障，提高运维效率。目前中兴通讯PTN设备严格按照ITU标准实现了完整的OAM功能。

● 故障管理

通过完善的告警信息上报，准确掌握网络中的故障信息，同时通过告警相关性分析，快速找出告警的源头，从而进行进一步的定位分析。

● 性能监测

通过网络和业务性能监控，包括丢包、延迟、抖动监控，分析吞吐量，流量统计等，可以对网络进行实时监控，也可以进行定时监控，还可根据性能检测数据进行性能劣化分析。

● 故障管理

网络和业务故障检测、故障定位与快速恢复。

● 环境监控

环境监控包括对网络设备的维护，对设备状态、CPU、电源、单板，温度、异常进行监控。

● 报表管理

可以对网络的资源、业务、故障、性能、日志等内容进行统计，自动生成报表，供网络维护者分析使用。

在日常的维护中，可以通过各个层次的告警来获取网络的状态信息：

● PTN分层的告警分类，层面包含TMS、TMP、TMC层，告警分类有CC、AIS、RDI、LOCK等告警；

● 日常维护过程中，网管主要针对各个层面的告警进行定期查看及处理，对设备性能的查询可以实时获取，同时需要关注端口流量是否正常，设备运行温度是否正常等。

网络评估优化

PTN网络评估优化在网络建设后期非常重要。PTN网络开通运行后，需要通过网络评估，分析网络的运行状态，然后根据一定的模型对网络进行优化，从而提高网络的各方面性能。PTN网络评估总体思路是从PTN网络的资源、生存性、运行状态等角度，对PTN网络进行分析和评估，通过评估结果，了解网络的发展瓶颈和安全隐患。

● PTN网络资源评估

对PTN网络的资源，如槽位、线路、LSP等相关资源进行评估，评估资源是否存在发展瓶颈。

● PTN网络生存性评估

对PTN网络的生存性，如网元保护、业务保护等进行评估，评估网络是否存在安全隐患。

● PTN网元生存性评估

对PTN网元的生存性，如电源、交换保护等进行评估，评估网元是否存在安全隐患。

● PTN网络运行状态评估

对PTN网络的运行状态，如网络故障、网络性能等进行评估，评估网络是否存在安全隐患。

通过PTN网络评估软件，自动从网管系统收集这些信息，然后按照一定的分析模型对网络的信息进行分析和评估，最后得出评估的结果，比如网络是否需要扩容、网络的保护方式是否需要优化等。网络运维人员可以根据评估结果对网络进行优化，提高运维效率。

中兴通讯作为全球领先的PTN厂商，将持续不断地关注PTN运维，推动PTN运维技术的发展，提高PTN的整体部署、运维效率。
