中兴通讯IPTN打造绿色精品承载网

SDH-like的用户体验，简单运维

中兴通讯IPTN继承了SDH的OAM特点，实现基于硬件机制的层次化OAM，提供伪线、隧道和段层的性能和告警全面检测，快速定位不同层次的故障，实现电信级的业务端到端管理，级联监控，提高网络可用性。

IPTN采用统一的智能网管平台NetNumen T3，实现SDH/MSTP、ASON、WDM、OTN集中管理，提供符合传统传送网要求的网元管理和友好界面，易于操作和维护，轻松实现端到端业务的配置和管理。

多重保护设计，精确时间同步

中兴通讯IPTN通过多重保护机制保证网络的可靠性，并具备业界领先的时间同步能力，满足基站GPS替代需求，打造安全可靠的电信级承载网。
中兴通讯IPTN产品具备业界最完善的多重保护方案，可靠性达到电信级99.999%。设备层面提供设备关键组件冗余备份，客户侧提供链路聚合（LAG）和IMA保护功能，网络级支持多种保护方式，除提供分层分段的LSP和子网连接保护外， 还率先实现面向连接的T-MPLS环网保护（如图2），继承SDH段层保护机制的优势，简化配置、保护倒换效率高、提高网络资源利用率。

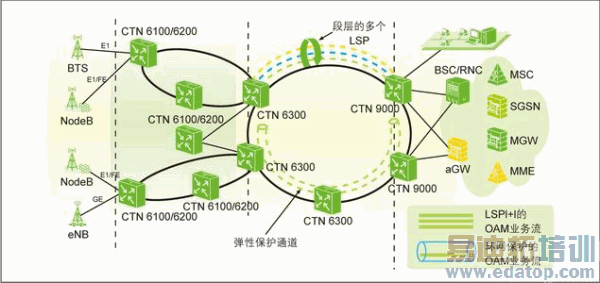

图2 IPTN支持T-MPLS环网保护

T-MPLS环网保护倒换时间快（50ms），安全可靠，类似SDH复用段保护，避免因光纤中断引起的大量LSP保护拥塞。环网保护配置简单，效率高，尤其是LSP数量庞大时，更体现出优势，OAM基于段层检测，相对Tunnel保护可节省OAM检测资源。

移动网络对高精度同步有严格的要求，尤其是3G的TD和CDMA制式，不仅需要频率同步，还要求相位同步，即完全的时间同步。目前一般采用部署GPS的方式来解决移动网络同步问题，但GPS天线安装需要满足120°的净空要求，工程安装有难度，且GPS成本较高，维护困难。此外，由于依赖美国GPS卫星，存在严重的安全隐患。因此运营商希望能通过传送网来提供时间同步解决方案，以替代GPS。

业界绝大部分厂商采用单纯的IEEE 1588v2来实现时间同步。中兴通讯在结合多种分组同步技术的优点后，率先提出了独特的"时间同步以太网"解决方案，即在同步以太网基础上实现1588V2时间同步，并通过硬件实现精确时戳的插入和提取，从而有效控制报文发送频率，加快收敛时间，具备高精度、高补偿、高可靠性等优点。同时，采用SSM或BMC的协议，实现时间链路的自动保护倒换，保证时间的可靠传送，满足GPS替代需求。

2008年4月起，中兴通讯独家与中国移动合作基于PTN的GPS替代研究，完成了《基于PTN的时间同步技术规范》和《TD系统的GPS替代可行性研究报告》等技术成果。2008年8月，中兴通讯在深圳完成与TD基站对接，进行PTN时间同步压力测试。本次测试实施了共计35个节点的压力测试，测试结果完全满足TD同步要求，具备高精度、高补偿能力以及高可靠性等特点。
2009年，在深圳移动、南京移动等多个实验局中，中兴通讯采用IPTN传递时间同步信息，取代了基站GPS时钟，测试结果赢得了运营商的高度认可，为未来大规模应用推广奠定基础。

统一的多业务承载平台，保护投资、平滑演进

中兴通讯IPTN产品提供FE、GE、10GE、STM-1/4（CH、POS、ATM）、TDM E1、IMA E1等丰富接口类型，采用PWE3技术支持TDM/ATM/Ethernet/IP统一承载，全面满足各种业务网络需要，兼容现有非IP化基站，降低网络CAPEX。

中兴通讯IPTN采用可扩展性的技术平台，通过软件平滑升级支持MPLS-TP标准的发展，硬件采取模块化设计理念，核心节点设备实现高带宽预留，端口可平滑升级至40G/100G，满足未来带宽增长和网络平滑演进需求。

中兴通讯一贯秉承绿色环保理念并付诸实际行动，IPTN产品从节能环保、高效运维、网络安全、保护投资等多种角度，助力运营商构建绿色精品承载网。中兴通讯将与全行业同仁共同努力，携手进入通信业"绿色时代"！
