wIMS的网络架构和部署策略

（1）接入层

接入层负责在终端或者用户住宅和运营商的网络之间提供无线和有线的连接。

（2）公共核心层

公共核心层是基于IP的核心网，它为不同接入技术提供统一的集成功能，包括各种接入技术的互联互通、数据转发、漫游、策略控制等功能。

（3）业务控制层

是IMS核心网的节点，主要提供多媒体会话控制、鉴权、计费和互联互通等功能。

（4）业务引擎层

主要是由若干基于IMS的业务引擎组成。通过这些业务引擎可以提供业务控制层所提供的能力之外的扩展能力，以增强上层应用的功能。此外，这一层还包括一些非IMS的业务引擎，如短信、彩信、位置服务、内容下载、内容推送、流媒体播放等。

（5）wIMS层

这一层主要是wIMS中间件，它提供Web IMS网关的功能。

（6）应用层

主要是一些提供增值业务和具体应用的服务器。在这些服务器上运行相应的业务逻辑，并通过wIMS层提供的API获取下层提供的电信能力，为终端用户提供相应的服务。

3.3  wIMS相关层次主要功能

在上述网络架构中，接入网和公共核心网是目前的电信网的主要部分，其原理、节点功能和关键技术与现网中的类似。上面4层中的网络组件是为了支持网络融合和Web IMS新引入的部分。其组件和接口如图2所示。

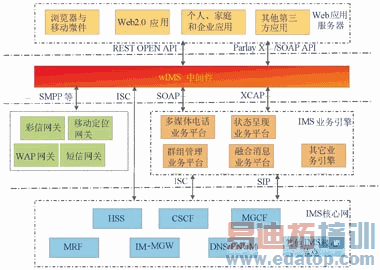

图2  wIMS相关层次详细架构

（1）IMS核心网

IMS是从3GPP R5最早引入的，并在3GPP R6，R7，R8规范中不断完善。其中的IMS核心网由若干逻辑节点组成，主要包括：

●IMS控制节点：CSCF。主要提供会话控制，用户注册，SIP消息路由，计费，QoS控制，鉴权，业务控制等功能。

●数据库节点：HSS，SLF。主要功能是保存和管理用户数据，提供鉴权和业务相关的数据给CSCF。

●互联互通节点：MGCF，IM-MGW，SBC。主要负责和其他网络（如PSTN，PLMN，其他VoIP网络）的互联互通，并将各种接入网引入IMS核心网。

●多媒体资源节点：MRF。主要负责提供和控制多媒体的资源（如录音通知、会议电话等）。

●地址和号码翻译节点：DNS/ENUM。主要负责域名和IP地址之间的翻译，以及用户的E.164号码与公有标示（Puclic User ID）之间的翻译。

（2）IMS业务引擎

IMS提供的业务引擎主要有状态呈现、群组管理、即时消息、会议电话、视频共享、多媒体电话、融合消息等。这些业务引擎可以为上层应用提供相应的业务能力，如借助呈现业务和群组管理引擎提供的能力，应用可以轻松地调用好友的状态信息，并进行群组通信，而不必在每个应用中都加入这部分代码。这种网络架构更加水平化，也更容易开发（开发人员不必关心电信网的细节）和部署新的应用（各个应用中有相当一部分功能可以由已经部署的业务引擎完成）。这些引擎节点主要通过ISC（IMS Service Control，IMS业务控制）接口或者直接使用SIP协议与下层的CSCF通信。

（3）wIMS中间件

wIMS中间件提供wIMS网关功能，是实现Web IMS的关键组件。其主要作用是将电信业务能力暴露，即提供一些API给上层以快速接入下层的各种业务引擎，使用下层IMS网络提供的电信能力。通常业务引擎的功能可以通过若干通信协议接入，即可以不通过wIMS中间件来直接访问，但是这些协议绝大多数是电信领域专用的，一般的开发人员是不熟悉的。引入wIMS中间件后，可以通过提供REST风格的Open API或者其他API来暴露业务能力给开发人员。
