以太网物理层信号测试与分析

4.2、 自动化测试

根据选择好的测试项目，QualiPHY随即展开一系列自动化测试过程：自动设置示波器工作参数包括采样率、存储深度、采集时间、纵轴刻度、触发电平等；自动定义测量参数；自动调用第三方软件如Matlab对波形运算，自动分析波形和测量结果，自动输出分析结果，整个测试过程完全是自动化的，无需任何人工干预。在测试过程中会同步显示测试状态和过程提示。

4.3、图表化提示

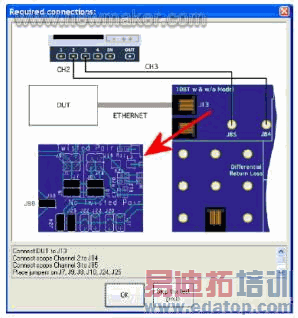

QualiPHY软件的用户界面设计非常人性化和直观实用，它会以图表化的方式显示出一致性测试的每个环节中测试夹具、示波器主机和DUT三者之间的拓扑关系，使用者无需记忆，就能正确设置测试环境。下图7清晰 显示了100Base-T测试中的夹具、DUT和示波器连接关系。

图7 100Base-T测试连接示意图

4.4、自动分析测量数据

示波器采集波形并按规程测量参数后，QualiPHY软件会自动将其与标准值做对比，并输出此参数通过或失败的结论。下图8展示了QualiPHY软件包对上升时间分析的结果，实际测量值为4.323ns，802.3标准合格范围是3ns到5ns，显然此参数测试通过。

图8 QualiPHY自动分析上升时间

4.6、自动输出报告

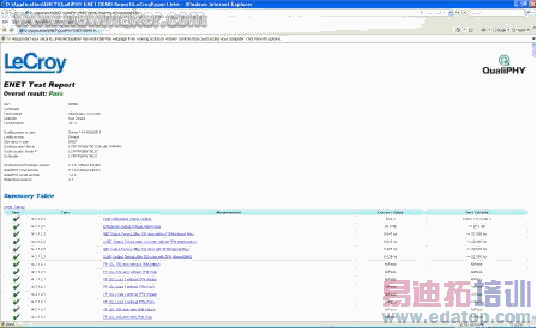

QualiPHY软件在完成所有指定项目的测量和分析任务后，会自动生成美观、实用、符合标准规范的测试报告，如图9所示，报告格式可以选择是XML、HTML或PDF格式。节省了编写测试报告的时间，工程师就可以把更多精力放在产品设计上，而不是测试上。

图9 QualiPHY软件自动生成100Base-T一致性测试报告

5、结束语

美国力科公司推出的QualiPHY自动化一致性测试软件，运行在中高端数字示波器或串行数据分析仪上，针对以太网物理层 一致性测试的流程特点，提供了易用操作和人性化的操作界面，全面而丰富的软件功能，有效降低了工程师操作仪器的复杂度，提高了测试效率，从而使得一致性测试成为一件非常有趣的工作，而非枯燥无味的任务。
