以太网物理层信号测试与分析

录入：edatop.com 点击：

摘要：现实生活中，以太网可谓无处不在，而对它进行测试与分析也是通信领域经久不衰的话题。要想透彻掌握以太网测试要领，必须首先了解以太网物理层信号的基本特点。基于此，本文将具体介绍三种速率以太网标准的不同物理层编码规则、完整测试涉及到的共性问题，以及基于力科示波器的以太网一致性测试方案。

1 物理层信号特点

以太网对应OSI七层模型的数据链路层和物理层，对应数据链路层的部分又分为逻辑链路控制子层(LLC)和介质访问控制子层(MAC)。MAC与物理层连接的接口称作介质无关接口（MII）。物理层与实际物理介质之间的接口称作介质相关接口（MDI）。在物理层中，又可以分为物理编码子层（PCS）、物理介质连接子层（PMA）、物理介质相关子层（PMD）。根据介质传输数据率的不同，以太网电接口可分为10Base-T，100Base-Tx和1000Base-T三种，分别对应10Mbps，100Mbps和1000Mbps三种速率级别。不仅是速率的差异，同时由于采用了不同的物理层编码规则而导致对应的测试和分析方案也全然不同，各有各的章法。下面先就这三种类型以太网的物理层编码规则做一分析。

1、1 10Base-T 编码方法

10M以太网物理层信号传输使用曼彻斯特编码方法，即"0"=由"+"跳变到"-"，"1"=由"-"跳变到"+",因为不论是"0"或是"1",都有跳变,所以总体来说,信号是DC平衡的, 并且接收端很容易就能从信号的跳变周期中恢复时钟进而恢复出数据逻辑。

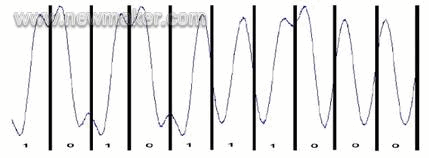

图1 曼彻斯特编码规则

1、2100Base-Tx 编码方法

100Base-TX又称为快速以太网，因为通常100Base-TX的PMD是使用CAT5线传输，按TIA/EIA-586-A定义只能达到100MHz，而当PCS层将4Bit编译成5Bit时，使100Mb/s数据流变成125Mb/s数据流，所以100Base-TX同时采用了MLT-3（三电平编码）的信道编码方法，目的是使MDI的5bit输出的速率降低了。MLT-3定义只有数据是"1"时，数据信号状态才跳变，"0"则保持状态不变，以减低信号跳变的频率，从而减低信号的频率。

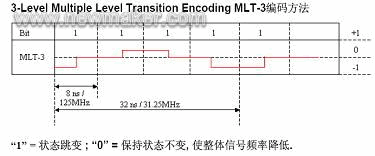

图2 MLT-3编码规则

100Base-Tx的MAC层在数据帧与帧之间，会插入IDEL帧（IDEL=11111），告诉网上所连接的终端，链路在闲置但正常的工作状态中（按CSMA/CD，DTE数据终端机会检测链路是否空闲，才会发送数据）。事实上链路绝大部分时间，以IDEL"11111"为主，5Bit IDLE"11111"若每个"1"都跳变的话，MDI信号的频率将会是125MHz，但是经过MLT-3编码后，原来的125MHz变成31.25MHz的信号，使频率变成原来的1/4。FCC要求以太网不能产生过大的EMI，因为链路绝大部分时间是传输IDEL，MLT-3编码会使频率集中在31.25MHz范围，因此，在MLT-3编码前，PCS层会对数据流进行伪随机的Scrambling扰码，使"11111"分散，同时将能量与频谱扩散。

1、31000Base-T 以太网编码方法

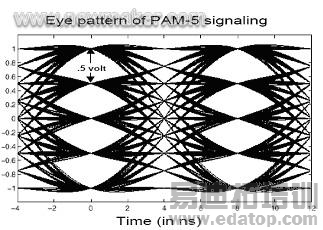

1000Base-T在物理层使用5电平4D-PAM编码，每个电平表示5符号-2,-1,0,1,2中的一个符号，每个符号代表2比特信息(其中4电平中每个电平代表2比特位,分别表示00，01，10，11，还有一个电平表示前向纠错码FEC)，这比二电平编码提高了带宽利用率，并能把波特率和所需信号带宽减为原来的一半（125Mbps）。但多电平编码需要用多位A/D，D/A转换，采用更高的传输信噪比和更好的接收均衡性能。

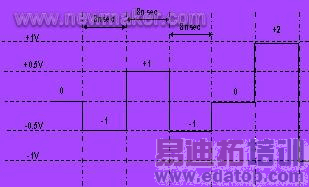

五个符号与电平的映射关系为:-2->-1, -1->-0.5, 0->0, 1->0.5, 2->1。
