基于IP内核的多业务分组平台

一、引言

随着软交换和未来3G业务的开展，现有网络业务分组化的趋势日益明显。ITU-T也明确指出，下一代网络NGN是基于分组承载的网络。而现有的数据承载主要采用交换机光纤直联方式或通过基于SDH的MSTP方式，前者存在缺乏50ms电信级保护，并且无法提供端到端的QoS；后者需要实现以太网业务到SDH的封装和解封装，增加了开销和成本，同时也增加了时延，无法经济的满足未来NGN业务对数据承载网的要求。

为了适应下一代网络的发展，从根本上纠正以上不足，冲出现有城域网架构与建网模式的束缚，烽火网络根据自己对下一代网络（NGN）的理解，提出了基于IP内核的MSPP多业务环网解决方案。

二、基于IP内核的多业务分组平台：

MSPP（Multi-Service Provisioning Platform）：多业务提供平台，它结合了承载网和传送网技术，在一个平台上，同时支持数据、同步语音和图像业务的交换和传输。MSPP可以在不同的平台上实现，按照不同物理平台，可以分为基于WDM多业务光传输平台、基于SONET/SDH的MSTP平台、以及基于IP内核的分组化平台。

烽火网络F-engine M8000采用了RPR/MSR、弹性以太网业务环等技术，是一款具有MSPP功能的新一代IP内核的多业务分组平台，主要定位于城域网的接入和汇聚层，能够实现：

（1）多业务综合承载：可支持数据、TDM和视频业务的综合承载和高可靠性传输。

（2）具有MSTP的功能：提供50ms内的环网业务自动保护倒换能力（APS），提供基于RPR/MSR技术的环网带宽公平分配机制，支持环形（单环和相切环）、星形、链形等多种网络拓扑和图形化自动拓扑发现和管理功能，支持分布式故障定位和性能监测。

（3）二层分组交换和承载：提供快速以太网、千兆以太网、E1、2.5Gbps RPR/MSR，10Gbps Ethernet等接口，能够满足客户对网络业务管理和应用的差异化需求。

F-engine M8000由业务侧接口、分组处理单元和线路侧接口组成。其中，分组处理单元由分组交换结构、业务识别单元、业务处理单元、分组转发引擎、TDM仿真和网络安全保护单元等六个模块组成；线路侧单元由自动保护倒换单元和环路接口单元组成。

MSPP各部分的具体功能如下：

*业务侧接口：主要功能是为用户提供业务接入接口；

*分组交换结构：实现基于硬件的无阻塞高速交换；

*业务识别单元：主要功能是进行业务区分；

*业务处理单元：根据业务识别的结果进行相应的排队和调度；

*分组转发引擎：主要完成二层线速转发功能；

*TDM仿真单元：主要完成TDM业务的以太网仿真功能；

*网络安全保护单元：提供分层的设备防护功能；

*自动保护倒换单元：主要实现50ms以内的1+1自动保护倒换功能；

*环路接口单元：主要完成组环和环选择功能；

三、烽火网络多业务环网解决方案

基于M8000产品烽火网络提出了多业务环网解决方案，可以提供点到点的和多点汇聚的以太网专线业务，大客户专线和行业/企业网建设，提供大带宽、高品质的专线接入，或者作为中小城市新建网络或者行业网络（电力、交通、煤炭、石油等）的基础数据承载网络，

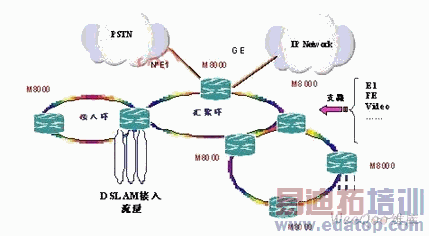

1、在基础数据承载网的应用：数据业务通过M8000组成的环网（单环、相切环）进行承载，网络具有50ms自动保护倒换和对不同业务的网络级QoS保证能力，可以实现语音、视频和分组等多种业务的高可靠传输，作为中小城市的基础数据承载网络。

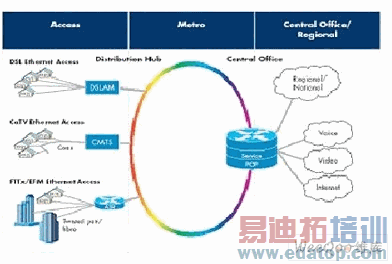

2、在宽带接入流量汇聚中应用：M8000可用于汇聚宽带接入流量，可以通过以太网接口将xDSL、Cable Modem、和FTTH等宽带上行流量汇聚到中心局，并提供50ms以内的自愈保护能力。
