ControlNet网络在自动监控系统中的原理应用

采用RSLinx网关实现上层1785-PCIC卡与控制站、远程I/O站之间的通信，RSLinx网关包含了OPC和DDE的功能以及PLC和其它设备数据查看的功能，可以把一台安装有RSLinx的计算机当作一个网关从而访问控制站、远程I/O站，RSLinx是远程访问的必备软件。同时RSLinx的OPC功能也使得上层计算机监控软件访问控制站、远程I/O站成为可能。其操作可以在"在线"条件下自动扫描完成，这里也不再赘述。

上、下层通信的实现

本系统中上层监控软件Citect与控制层RSLinx网关均支持OPC功能，所以上层监控软件与下层ControlNet网络间的通信是通过OPC技术实现的。在使用RSLinx实现ControlNet网络的通信之后，要在Citect软件中对OPC进行设置，要对I/O服务器、主板、端口、I/O设备、变量标签依次设置，下面图3、图4为本系统中I/O服务器、主板的设置画面，其它设置不再给出。

结束语

本系统在现场投入运行后，运行可靠，效果很好，满足了初始设计的要求，能够很好的测试原油的各项参数，利用相关的软件和测出的参数可计算出原油输送的最佳条件，并能模拟真实输油管道的运行情况，形成了一个功能强大的现场试验环道。

本文作者创新点：以ControlNet为核心，构建简化的三层网络体系结构;Ctiect SCADA 与ControlLogix系列PLC的之间采用OPC技术，通信速度获得提高;试验环道的自动数据采集和流程控制;多工艺流程的集成控制。

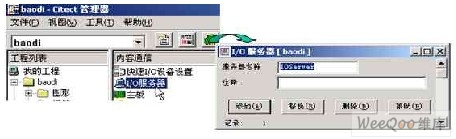

图3 I/O服务器设置

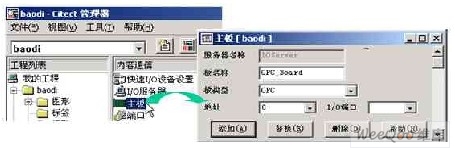

图4 主板设置

本项目截至2007年9月产生经济效益20万元，随着应用的进程，效益会不断增加。数据来源：北华航天工业学院宝坻项目组。
