ControlNet网络在自动监控系统中的原理应用
录入:edatop.com 点击:
控制层采用美国ROCKWELL公司的ControlLogix系列产品,主要配置有:1756-L55M24、1757-SRM、1756-PA75、1756-A4、1756-CNBR、1756-A17、1756-N2、1756-IF16、1756-IB16、1756-OW16I、1756-IR6I、1756-OF8等。这些设备构成了双冗余控制站和远程I/O站。
现场设备层要满足试验环道各种数据采集需要和流程控制功能,主要配置有:电动球阀16个、电动闸阀7个、变频器1台、搅拌器1台、压力采集(4~20mA)10点、差压采集(4~20 mA)2点、温度采集(4~20 mA)66点、液位采集(4~20 mA)1点、流量采集(4~20 mA)2点。

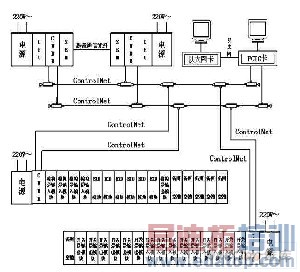

系统总体构成如图2所示。
图2 系统构成
网络组态与通信实现
网络的组态与管理采用RSNetWorx for ControlNet 软件,该软件提供对ControlNet网络和的设计、配置及管理。RSNetWorx允许你最大限度地提高你所拥有的ControlNett网络设备的生产能力,通过简单的软件界面迅速地对网络上的设备进行设置。这些设置可以在"离线"方式下通过"拖/放"设备图标的操作方式进行。有关其操作,这里不再赘述。
