ControlNet网络在自动监控系统中的原理应用
录入:edatop.com 点击:
ControlNet 网络结构
ControlNet是确定性、可重复性的控制网络,同一链路上允许有多个控制器同时共存,网络上节点居于对等地位,可以从任意节点实现网络存取,网络总线速率为5Mbps,在端到端总长为250m的距离内,网络可支持的最大节点数为48个。总线拓扑结构可以是星型、树型、总线型或是这3者之间的任意组合。能够使用的中继器数目只受到系统延迟时间的限制,使用中继器,最大的端到端传输距离使用同轴电缆为3km,使用光纤传输可以达到30Km,并且支持冗余结构。

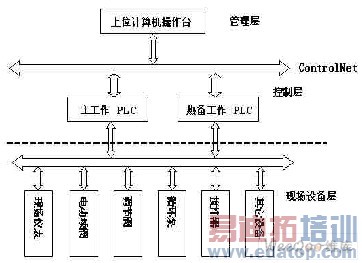

本系统采用三层结构:管理层、控制层、现场设备层,结构图如图1所示。
图1 系统结构图
本系统中ControlNet网络总长50m,没有采用中继器,保证信息的实时性。上层计算机中采用1785-PCIC卡连接到ControlNet网络上,下层PLC通过1756-CNBR模块连接至ControlNet网络。为了保证系统的可靠性采用了双网络冗余与双控制器冗余。
