IEEE 1588精密时间协议——分组网络上的频率同步

通过测量主时钟和从时钟之间的来回延时可以减小与网络有关的延时。从时钟周期性地向主时钟发送一个延时请求报文(Delay_Req)，然后由主时钟发起一个延时应答报文(Delay_Resp)。

由于这两个报文都有精确的时间戳，从时钟可以将这个信息和来自Sync报文的细节结合起来测量和调整网络引入的延时。精密时间戳交换协议详见图2。

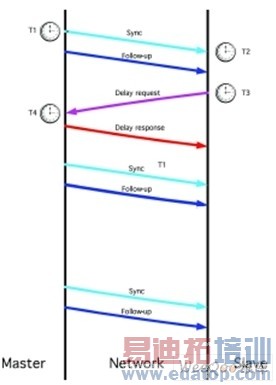

图2：用于从PTP主时钟向PTP从时钟传输时间的数据包序列。

Sync数据包在离开主时钟(T1)和到达从时钟(T2)时被标上时间戳。跟随(Follow-up)数据包将Sync数据包离开时间传送给从时钟。延时应答数据包在离开从时钟(T3)和到达主时钟(T4)时也被标上时间戳。Sync数据包和Follow-Up数据包对被主时钟作为延时请求和延时应答数据包周期性地发送出去。用于从时钟校正的公式为：0.5 (T1 – T2 – T3 – T4)。
