中移动：PTN引入带来网络设计质变

随着业务IP化发展趋势，PTN技术应运而生，但在网络规划和建设方面与传统的SDH/MSTP已经发生很大变化，本文从多个角度论证了PTN网络规划和建设的思路，希望为网络建设提供一些帮助。

传统的传送网主要承载2G的TDM业务需求，采用SDH/MSTP组网可以很好地满足业务需求。随着全业务和3G业务的开展，传统的城域传送网承载的主要内容发生变化，带宽由4M～10M激增为40M～100M，颗粒由E1转变为E1和FE，业务QoS要求的多样化等，导致现有的SDH/MSTP网络已经无法满足业务的需求，为了契合新形势下的需求，分组化城域传送网PTN技术的应用提上了日程。

PTN技术在网络规划和建设方面与传统的SDH/MSTP在物理架构上有类似的地方，同样分为核心、汇聚和接入三个网络层面，可组织环网、链型、网状网等。

PTN带来网络结构质变

对于中小城域网，接入层采用GE组环，汇聚层采用10GE组环，由于业务量相对较小，因此在核心层仍可采用10GE组织环网，整体网络架构如下：

对于大中城域网，接入层采用GE组环，汇聚层采用10GE组环，但由于业务量较大，在汇聚层的10GE组环容量已经很满，如果在核心层仍采用10GE组织环网，则无法对带宽进行收敛，在此情况下，可建设成直达方式，组成网状网架构。另外，在业务终端节点同样需配置PTN设备，一方面实现对业务的端到端管理，另一方面可识别3G基站的标识，将相应的业务配置到对应的LSP通道中。整体网络架构如图所示。

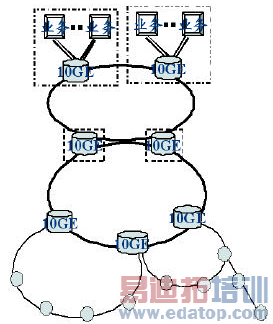

PTN 中小城域网组网设计

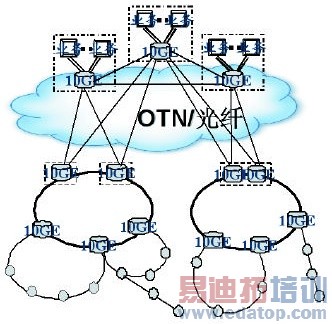

PTN 大中城域网组网设计

由于PTN的分组特性，PTN和SDH/MSTP相比，从本质上已经发生改变，具体的比较如下表。

PTN网络规划设计原则

根据以上特点，在网络规划和设计时，需考虑以下建网原则：

(1)网络规划需充分考虑未来三年的业务发展需求，网络建设能够满足后期3G基站和2G基站的统一承载需求。

(2)PTN的引入和演进需因地制宜、全盘考虑，应采用以新建为主，其它方式补充，确保网络建设的合理性、经济性。

(3)MSTP和PTN共存，MSTP保持存量，PTN满足新增需求。城域网接入层面MSTP网络和PTN网络将长期共存。其中MSTP主要承载TDM业务，PTN主要承载分组业务。在网络演进期间，业务流向可能会存在跨不同网络的情况。

(4)不同地市采用不同建网策略：

发达省份或地市：3G为传送建设主力需求，可全网新建PTN，避免业务量的激增导致网络频繁扩容和改造。

不发达省份或地市：业务需求量相对较小，短期内仍有少量TDM需求，此时建议以PTN为主，扩容少量SDH/MSTP网络。在满足业务的同时，适当考虑远期的需求。

(5)为了便于管理维护、简化网络，建议MSTP和PTN单独组网，尽量避免业务流跨越不同的网络。建设时，应核心、汇聚先行，接入根据需求进行建设。

以上是对PTN在网络规划和建设中需要考虑问题的粗浅想法，实际网络组织和设计是十分复杂。总之，PTN的网络设计需主要关注流量规划、网络的可靠性设计、业务的承载和规划、VLAN的规划等多方面因素，因此，PTN的引入对网络的规划和建设方面与传统的传送网相比，已经发生了很大变化，但随着业务网的发展变化，网络的演进和变革是不可逆转的趋势，分组化的城域传送网技术会随着IP化业务的发展而不断发展和演进。

链接　PTN的强大电信级网络功能

分组传送网PTN是面向连接的，符合电信级业务和电信级网络要求的传送网，而传统以太网和局部增强型以太网就不能称其为分组传送网，因为PTN在实现IP化传送时，相对于增强以太网可提供以下运营级网络功能：

PTN将无连接、转发行为不可知，弱控制或无控制的分组网改造成适合于传送的基于连接、可预知行为、可控制的网络。

端到端业务管理和配置能力：新型PTN设备则在管理方案全面运用电信网管理TMN思路，全面支持图像化端到端业务配置，操作简单。

时钟传送能力和高精度时间同步技术：同步以太网、CES自适应时钟恢复、TOP以及IEEE1588v2等，但是，由于不可控的以太网的时延性能指标PDV相比PTN网络差很多，因此同步性能也无法与PTN相比。

PTN具有强大的OAM技术，支持IEEE802.1agCFMOAM、IEEE802.3ahEFMOAM，以及ITU-TY.1731/1732以太网OAM等。

保护方面PTN采用类似SDH的保护机制：基于传送平面的线性保护倒换和环网保护等；增强以太网主要是依靠STP、M-STP和以太环(主要有ITU-TG.8032、G.8031)保护技术。

增强多业务支持能力：PTN新型以太网在多业务支持方案进行了大量优化，支持端到端伪线仿真(PWE3)，支持TDM/ATM/Ethernet等多种业务，为网络平滑演进打下良好的基础。

与现有技术(如IP/MPLS和SDH/MSTP)的互通：增强以太是通过标准的以太网接口，通过VLAN与路由器/MSTP互通；增强以太不支持VCG，因此只能采用以太网业务接口实现与MSTP互通，可启用BFD、以太网OAM等与路由器建立OAM连接。PTN通过标准的以太网接口，通过VLAN与路由器/MSTP互通，可启用BFD、以太网OAM等与路由器建立OAM连接，与路由器连接时，可实现在PW级的直接转换(MPLSPW-MPLSPW，T-MPLSPW～MPLSPW)，可以通过VCG方式直接与MSTP互通。
