PTN应用场景分析

在电信业务IP化的驱动下，传送技术和数据技术彼此借鉴，正在逐渐趋向融合。当前困扰运营商和设备厂家的问题是城域网需求的复杂性和承载网技术路线的不确定性。对于城域网的发展方向存在各种不同观点，包括端到端PTN方案、端到端IP/MPLS方案和电信级以太网接入汇聚+IP/MPLS核心网方案等。

基于对城域网中的业务需求分析和PTN的技术特征，PTN可以有以下两种应用场景。

场景一：PTN作为城域网的二层汇聚网络

在这种应用场景中，PTN作为城域网的二层汇聚网络，城域网的核心层采用IP/MPLS技术组网。可提供多业务的承载，包括DSLAM/OLT到BRAS的业务汇聚，大客户专线和L2VPN业务，3GRAN承载等。场景一的组网结构如图1所示。

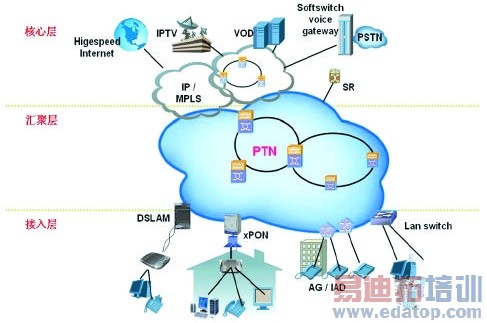

图1 PTN 应用场景一：作为城域网的二层汇聚网络

在这种应用场景中，PTN技术要优于现有的以太网交换机组网方式。但是具体技术的选择需要综合考虑所承载的业务类型的不同和网络建设/运营成本等因素。如果承载的是以普通互联网业务为主，则传统以太网就可以满足要求。如果所承载的业务既有普通上网业务，也有IPTV、VPN、RAN等高质量业务，则可以采用PTN技术进行承载。

场景二：作为高质量城域分组业务承载平面

在这种应用场景中，利用PTN技术新建一个高质量的城域分组业务承载平面，用来提供高质量分组业务的传送，包括：

1)提供城域以太网专线和L2VPN业务

2)3G基站到RNC的分组化回传业务

3)IPTV业务的传送

4)软交换和IMSAG上联承载

PTN作为高质量城域分组传送网络时的组网结构如图2所示。

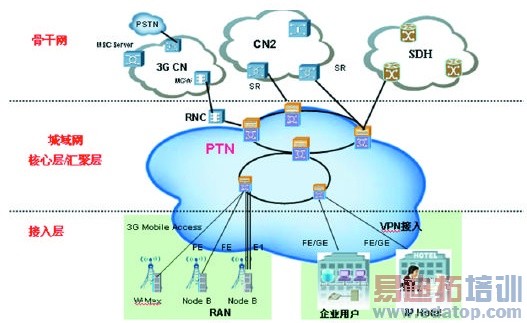

图2 PTN 应用场景二：作为高质量城域分组传送网络

与应用场景一相比，场景二在端到端的业务提供方面(如OAM、网络管理、QoS、保护恢复和时钟传送等)具有明显的优势。而端到端的业务提供和管理对于3GRAN的承载业务特别重要。此时，IP城域网可主要用于承载普通互联网业务和L3VPN业务；MSTP/SDH网络则主要用于提供TDM业务和有高安全性要求的以太网专线业务。
