LabVIEW编程的以太网远程温度监测

引 言

在工业生产中，经常要对温度进行实时监测，虽然可以利用串行通信标准RS232和RS485等实现短距离监测，但遇到高温、高噪声或者空间狭小等温度环境时，由于协议自身传输速率和传输距离的限制，很难达到实现远程、实时监测的目的。为彻底解决该问题，本系统采用MICROCHIP公司的以太网接口模块ENC28J60，将温度信息通过以太网络传输到远程主机，实现高速、实时的远程温度监测。

1 系统结构

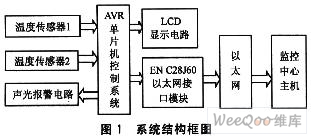

如图1所示，系统由温度传感器、报警电路、LCD显示电路、ATmegal28单片机、ENC28J60接口模块、网络设备以及监测计算机等部分组成。系统的核心是Atmel公司的高档8位AVR单片机ATMegal28，晶体振荡频率为11．059 2 MHz，实现与计算机间的精确通信。AT—Megal28具有128 KB的系统内可编程FLASH，4 KB的SRAM和4 KB的EEPROM。由于其存储器空间较大，故不需外接存储单元就可以满足LCD字库和TCP／IP数据帧的存储需要。

在对小范围温度进行监测时，通过把两个温度传感器放置在相对的两侧，对所测得的两温度取平均数就得到该环境的平均温度。
