　　在有线电视技术中我们常常遇到几个信号参数的量值，这几个量值是对数单位---分贝（db）。用分贝表示是为了便于表达、叙述和运算（变乘除为加减）。

　　分贝是表征两个功率电平比值的单位，如A=10lgP2/P1=20lgU2/U1=20lgI2/I1。分贝制单位在电磁场强计量测试中的用法有如下三种：

　　1、表示信号传输系统任意两点间的功率（或电压）的相对大小。如一个CATV放大器，当其输入电平为70dbμV时，其输出电平为100dbμV，也就是说放大器的输出相对于输入来说相差30db，这30db是放大器的增益。

　　2、在指定参考电平时可用分贝表示电压或电场强的绝对值，此参考电平通称为0db。如定义1μV=0dbμV、1mW=0dbm、1mV=0dbmV。例如，现有一个信号A其电平为3dbμV，换算成电压的表示方式为：3=20lgA/1μV、A=2μV，即这个3dbμV的信号电压为2μV。

　　3、用分贝表示电压或场强的误差大小,如30±3db。

　　通常db是表征电路损耗、增益的量值；dbmV和dbμV是表征信号的相对电平值，由于1mV=1000μV,所以有0dbmV=60lg10=60dbμV。例如，信号电平是70dbμV，用dbmV表示是70-60=10dbmV；dbm和dbw是表征信号的相对功率值，由于1W=1000mW，所以有0dbW=30lg10=30dbm,例如光功率为9dbm ,换算成功率的单位（瓦）有：9=10lgx,x=7.9mW 。

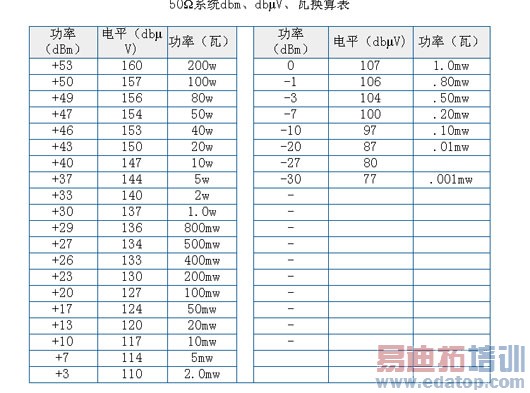

　　功率与电平的换算（dbm与dbμV的换算）：

　　在很多情况下，我们手里都只有一台场强计，它的量值单位通常是dbμV，但在一些高频功率放大器中往往只给出输出信号的功率值，为此要将功率值换算成电平值，对于50欧阻抗的信号源来说，当其输出功率为1mW(0dbm)时，其端电压输出应为U=50P-E2×1000000=223606.7978μV,用分贝表示是：20lg223606.7978=107dbμV。也就是说0dbm的50欧信源的输出电平为107dbμV。

　　例如1：一50欧的高频功率放大器其输出功率为50dbm，求其输出电平，有：107+50=157dbμV。

　　例如2：某50欧接收设备其最小接收功率为-90dbm，求其最小接收电平，有：107-90=17dbμV。
