江苏省人民检察院综合业务网优化解决方案

一、背景概述

　　江苏省人民检察院原有综合业务网覆盖全省13个地市，采用帧中继设备组网，实现了语音、视频、以及数据等多个业务系统的融合。其中，语音采用分组交换技术，基于有损压缩编码；视频基于H.323协议。

　　随着网络规模的扩张、计算机终端的增加、各种应用系统的推广以及网络病毒的出现，系统中传输的数据业务流量大幅度增长，而数据业务的突发性和不规律性对全网的语音和视频业务带来很大影响，越来越不能满足语音和视频业务的实时性和稳定性要求。

　　鉴于此，科达公司为江苏省人民检察院提出了一套针对性的网络优化解决方案。

二、优化思路

　　优化方案的初步思路是：保留现有组网结构和传输线路不变，省检察院到各地市检察院再租一条E1数字电路，在此基础上新建一个多业务平台，将原来的视频和语音业务移植到该平台上；而数据业务还保留由帧中继网处理。

　　这样规划有两个好处：首先，一个平台处理实时性的语音和视频业务，一个平台处理突发性的数据业务，既能保证这两类业务之间的安全隔离、又能保证语音和视频业务的效果；其次，保留原有帧中继网，既可以保护已有设备投资，又可以简化系统改造进程（原有数据网部分基本保持不变）。

　　根据初步思路，我们开始考虑新建平台的技术选择，通过与用户的深入交流以及实地测试验证，结合整个系统的实施、运维及管理等多方面因素，最终确定采用基于“IP＋TDM”相结合的综合接入技术。该技术在建网灵活性、先进性、实用性、安全性、服务质量保证等方面都具有很好的效果，它克服了纯IP技术的诸多缺陷，非常适合E1线路上的综合业务平台的搭建。

　　首先，综合接入技术结合了TDM与IP两者之间的优势。一方面，利用复用技术可按照实际的带宽需求将物理的2M线路逻辑划分为语音、数据、视频三种业务通道，这种逻辑通道类似于专线的方式，可以保证每种业务的端到端稳定传输带宽，能够确保各自所需的QoS。另外一方面，它可利用带宽切换技术通过IP捆绑实现线路带宽的动态复用和切换，提高线路带宽资源的利用率。所以，综合接入技术同时解决了QoS和带宽利用率的问题，非常适合语音、数据以及视频三网合一的应用场合。

　　其次，通过综合接入技术还可以提供很好的安全保障。如果采用单纯的IP技术来构建综合业务网，语音、数据和视频三种业务数据在网络上都被封装成IP数据报，并被同等对待。一旦遭遇病毒或黑客攻击从而引起整个网络堵塞，IP网中的所有业务都将被迫中断。而通过综合接入技术为语音、数据以及视频业务划分的三种信道是类似于物理隔离的，互不干扰，即使数据部分的信道被病毒完全堵塞，也不会影响到语音和视频业务的信道，因此可以充分保证在数据网中断时语音和视频业务还能正常运行。

　　第三，基于综合接入技术的网管系统具有类似于传统电信级的管理能力，可以真正实现全程、全业务集中配置和控制管理功能。通过中心网管可以管理到全网中所有设备的每一个端口，管理粒度非常细，相当于管理本地设备一样，可以真正实现基层院设备的免维护功能。

　　第四，基于纯IP技术的平台提供业务的方式非常单一：只能采用IP方式，语音基于VoIP、视频基于H.323，业务接口只能是以太网。而采用基于“IP＋TDM”的综合接入技术组建的平台，可通过多种接口（包括E1、V35、10/100M等）提供业务接入和传输。

三、优化方案

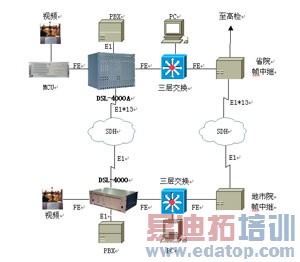

　　根据分析，我们最终提供的优化方案如下图所示：

　　新建的DSL-4000平台负责接入视频和语音业务。由于采用时分复用方式提供语音和视频业务融合，因此可为这两种实时业务提供端到端固定传输带宽，保证这两种业务的QoS，同时又保证这两种业务间的安全隔离。而且，DSL-4000平台的语音业务基于传统电路交换方式，采用64K无压缩语音编码技术，可提供电信级语音质量保障。

　　而原有帧中继网络结构保留不变，专门处理数据业务。由于DSL-4000平台支持带宽切换，能够在视频会议不开时将带宽释放给数据业务，作为帧中继数据网的备份通道，因此可通过三层交换机的路由备份和负载均衡技术，实现线路带宽资源的充分利用。

　　由于全省已有9个地市检察院的三级网均采用科达DSL-4000平台构建了综合业务网，因此本次二级网优化仅需很少投资即可完成，而且还可以通过DSL-4000平台支持的多级级联实现全省集中网管。
