IP组网方式在动力环境监控系统中的运用

录入：edatop.com 点击：

1、组网方式回顾：

　　动力环境监控系统可以使用的传输资源有很多，如;DDN、97网、专线、2M等，南京移动公司98年在安装动力环境监控系统时，因受传输资源的限制，决定采用2 M中抽取1个64K时隙进行数据传输，将不用的时隙还回交换机使用，2M接口形式是非平衡接口，采用一对75Ω的同轴电缆，一根收，一根发，接口形状为BNC。前期工程系统底端信号采用插入2M方式上传到收敛点，后期工程考虑到BNC头焊接不好影响通信传输信号改为终端方式上传到收敛点，收敛点通过DCM2000板把2M中1个时隙，如31时隙信号抽取出来，利用多串口线、多串口卡(C320)和计算机(前置机)连接，在前置上配置相应驱动程序、监控主机软件、配置工具软件等，达到数据采集、处理、上报、控制功能。

　　江苏移动整个动力环境监控系统的网络结构是按大局域网进行连接的，即各监控级自上而下逐级汇接，每个监控中心均按辐射方式与若干下级监控节点连接，形成一点对多点的监控系统。最低的监控级与所监控的设备相连接

　　随着动力环境监控系统日益庞大，监控传输依赖基站2M抽时隙方式的弊端也日渐显现，如：系统接地不好、DCM异常、BNC头虚焊等影响通话质量;基站通信收敛点调整易造成监控中断;转接设备过多监控调测、维护困难;监控收敛点过于集中不利于监控设备安装等，迫使我们需要将原来的组网方式过渡至一种全新的组网方式。

　　DXC组网方式尝试：

　　节点和中心增加DXC和数据上网器DCU，DXC方式占用BTS到2.5G节点一个单独的E1看起来比较清晰，也没有接口转来转去的麻烦，但是它的工作原理是对E1中的时隙进行交叉连接，即1时隙对应A基站，2时隙对应B基站，在工程调试中如资料不清，配置时易把时隙弄错，造成1时隙对应B基站。且由于无网管，一旦某个DXC出现问题，会影响所有下挂的基站，造成今后维护管理困难。

2.IP组网方案实现

　　动力环境监控使用IP方式，通过单独2M开通，环境监控基站端开始独立组网，和大网完全分开。每个基站接入只需占用一条至节点的2M电路，通过节点收敛后，利用一条2M电路传送至中心，大量减少了中心机房的DCM2000、DDF架等设备数量。

　　动力环境监控使用IP方式最大的困难在于需要占用大量的传输资源。如今，随着自建传输的建设，南京移动已具备了相对丰富的传输资源，监控系统采用独立传输，在物理上与无线网络彻底分离已成为了可能。

　　动力环境监控使用IP方式的原理图如下：

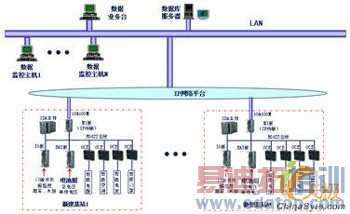

　　图一为IP传输中心设备组成及网络架构

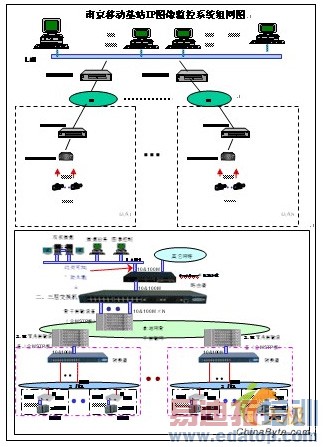

　　图二为IP单独组网方式接入的动力环境监控组网原理图

　　2.1方案实施：利用SDH传输的E1通道实现以太接口，每个基站BTS到2.5节点机房要占用一个E1，基站放置一个网桥(RC952)设备提供以太接口，2.5节点用汇接型协转(RC951-8FE16E1)来收敛下挂的BTS。汇接型协转有8个以太接口，16个2M接口，考虑到一个节点可能下挂的BTS会多于16个，可以用2-3个汇接型协转(RC951-8FE16E1)的以太口级连，还有节点机房或基站本身也要有以太口，所以就可以省掉一个交换机，上行只要占用2.5节点到中心点的一个E1，因为一来BTS监控采集数据用的是9.6K ,二来2.5节点占用MSTP以太口比较浪费。中心点用一台汇接型协转设备来收敛2.5G节点上行的一个E1。

　　图三为是给RC951-8FE16E1配置IP地址。

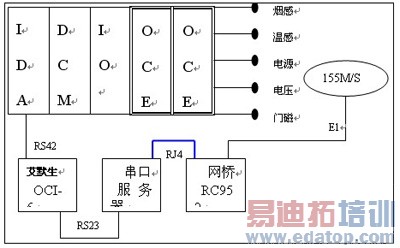

　　2.2 基站侧改造方案实施：将原来的艾默生采集数据的RS232、RS485或RS422通过可定义IP地址的串口服务器转换成以太接口(废弃IDA-DCM)，和网桥的以太口对接，网桥中的2M电路和DDF架相连，实现监控数据以IP方式上报。

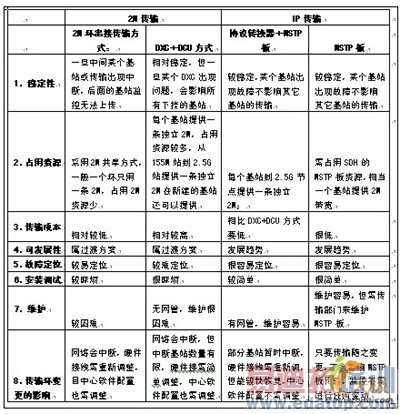

　　IP组网方式与其它组网方式的区别：

　　一：每个IP地址和中心采集软件的COM口/站点是一一对应的，在RS232/RS485/RS422和以太网之间转换使用串口服务器或艾默生的NI板，它可以设置IP地址，标识基站名字，它可以被管理;齐全的基于Windows平台下的扩展串口(TCP/UDP Real port)驱动，并提供简洁易用的Windows平台下的管理程序，在Windows95/98/NT/Windows2000/WindowsXP下可最多达1024个串口。

　　二：运行TLENET基站IP地址就可上串口服务器或艾默生的NI板，可以查看修改RS232/RS485/RS422的数据流，配置和中心数据服务器的TCP连接，在排障时尤为明显，比如一旦某站在业务台或前置机上显示中断告警，运行TLENET基站IP地址就可以登陆到串口服务器或艾默生的NI板，查看串口有没有数据传送等，还可通过PING节点IP地址，做到分段分级排查故障。

　　三：更为重要的是他是支持IP加端口号(SKOET)即底层方式采集数据的，不需要装串口驱动程序映射COM口，从而减少占用PC资源，底层运行，优势就显而易见，速度快，单台前置机所带的站点就成倍增加(原来30个左右，IP方式可以到80-120个)，中心点不要DCM方式的DCM2000及串口卡，不要DXC方式的DXC，及数据上网器，节省空间。

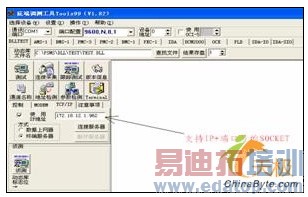

　　图四为测试工具

　　四：SKOKET方式对操作系统OS没有要求，或者在2000/XP等OS升级时没有要升级串口驱动程序麻烦，或者在OS瘫痪重装时不要再映射COM口; 提供基于Socket访问终端服务器串口的全部数据包格式，可以在任何支持TCP/IP的操作系统下使用这种方式访问并且控制串口。TCP/UDP Socket模式下面分为tcpclient、tcpserver、udp。分别作为TCP的客户端、TCP的服务端和UDP功能。

　　五：形成IP通道的方式是采用BTS到2.5节点单独占用一个2M，2.5节点到中心点采用一个2M带宽收敛，由转换器转成以太口，通道比较清晰，电路割接影响面很小，验证容易，一个PING命令就可以精确定位。因为是IP方式可以使用好多小工具，比如查寻，统计，标识，升级，修改，安全设置。支持多级采集(省公司，地市公司，部门同时采集)。
