商业价值
IP发卡系统是基于IP通讯技术的二次拨号预付费卡电信运营系统，除了硬件和网络成本以外的运营成本由通讯接入费用＋IP通讯成本组成
技术背景
随着Internet技术的日益普及，IP网络正在普及到每个企业，每个家庭。IP技术的低成本、普及性，使得IP技术成为未来技术发展的潮流和方向，正在彻底改变全人类交流、工作、生活的方式。数据网络无处不在，IP技术无处不用，IP over ATM、SDH、IP over DWDM等，多种主流网络都可通过上面的IP技术达到数据的互联，互通。
由于IP技术开始设计时，针对数据连接而定制。QOS传输质量先天不足，主要指实时性和带宽性能无法 保证。而对如此普及的IP连接，人类除了数据交流外，更加需要传统语音和视觉交流。因此针对上述流媒体在IP上传输的附加协议，在众多厂商和国际标准化组织、ITU（国际电联）的推动下，形成了以H323、SIP、MGCP为主的众多媒体协议。VoIP正是应用这些协议最广泛的应用方式，业内人士预计VoIP市场在中国正以50％以上的年增长率增长。

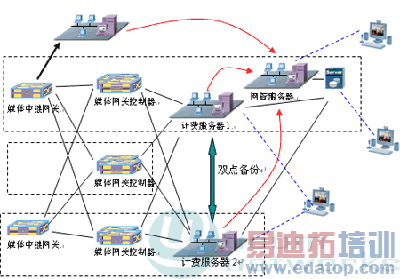

VoIP典型局端应用拓扑图如下：
方案介绍

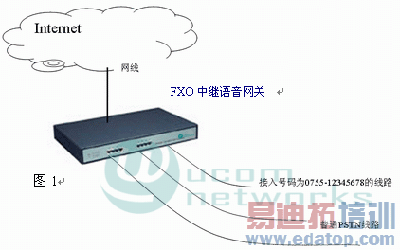

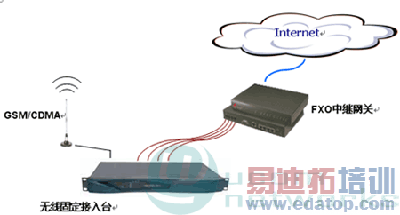

本方案采用FXO中继语音网关接入互联网，由当地普通模拟电话线路落地对接网关FXO口，采用电话卡绑定网关预付费计费实现运营。落地线路接入可以使用本地固定PSTN线路，也可以转制无线电话，采用固定台接入，2种拓扑图如下所示。
实现功能：
语音清晰、QoS语音保证（语音数据以高优先级在网络上传输！）
支持Freelink（TM）技术，实现高可靠性的多MGC分布式的应用（多落地备份，自动选择最佳出局路由，保证与传统的PSTN通话顺畅）
适应各种网络环境，真正穿透NAT功能
可以作为小企业和家庭路由器使用
呼叫控制协议：MGCP、SIP协议 （采用私有协议，保证数据安全）
支持通讯加密和隧道透传技术，能反制运营商的封端口和封IP,穿透各种防火墙；
110～250V自适应电源（全球通用）
拨打国内国际长途超低资费，具体请参见国际资费表；
立即计费，通话详单网上实时查询；
升级扩展方便；
维护简单方便，设备自动网上升级，配置后台远程控制。
语音业务特性
语音编码支持: G.711，G723.1，G.729A，以及G.722高清晰度语音
支持802.1Q/1p VLAN和语音优先 支持回声消除G.168，最大96ms
支持静音抑制、检测，回声抑制、舒适噪音产生，丢包补偿、增益控制 支持DTMF收发号 支持主叫号码识别CID
数据业务特性
支持PPP/PPPoE协议，支持自动拨号、断线重拨功能 支持DNS、DHCP协议
支持静态、动态IP地址，支持IP地址智能学习功能
支持PNAT、虚拟服务器、MAC地址过滤（可以作为小企业和家庭路由器使用）
网管方式
支持通过Web浏览器进行网络管理 支持通过Telnet进行远程维护
支持TFTP加载
计费方式
支持立即计费话吧系统营业管理
支持预付费发卡系统
网络接口：2个10/100M以太网口：1个WAN口、1个LAN口 话机接口：两口RJ-11接口：1个Phone接口、1个Line接口
工作温度范围：－5到55 摄氏度 存储温度范围：－20到80 摄氏度 工作湿度：10%-90%
操作指南：
需要发卡所在地放置O口网关。
确认O口网关能够正常注册到平台。
在当地需要有电信运营商的大号（即普通座机号码），大号的进线接入到网关的O口（简称为接入号）。
确认经过网关白名单认证的电话号码打进来，能够进行二次拔号。
在平台上由优通通讯IP智能卡集成系统提供IP卡实现计费。
代理商收到虚拟卡之后，发到终端客户手里。终端客户第一次使用时，需使用要绑定号码的电话拔打接入号，拔通之后，再拔打智能卡操作号就可以进行绑定号码的操作。客户号码绑定之后，就可以再继续进行二次拔号（如果平台上开通了主叫绑定功能之后，没有进行卡绑定的号码无法进行二次拔号）
客户号码绑定之后，就可以利用VoIP打国际长话了，具体每分钟通话费用：拔打接入号所产生的本地费用+VoIP平台上的国际通话费用。
客户使用方法:
如拓扑图例，电话拨入0755-12345678这个号码后，再拔打*182根据系统提示进行绑定号码的操作。客户号码绑定之后，就可以再继续进行二次拔号。主叫号码经过注册（设定主叫号码白名单）之后，可以实现只需要一次绑定卡号、密码之后，再次呼叫接入号时不需要输入卡号、密码。
客户充值可以购买充值卡充值。
应用建议：
确定网关所在地到平台之间的网络良好。
接放号码最好能一号多线，且轮选的问题要能解决好。
建议收集国外到国内的话费比较有优势。
此操作方案目前已在澳洲、南美州、独联体国家等地得到成功应用，技术方面完全可以保证。
