驻地网中的QoS保障方案

3 驻地网中的QoS保障方案

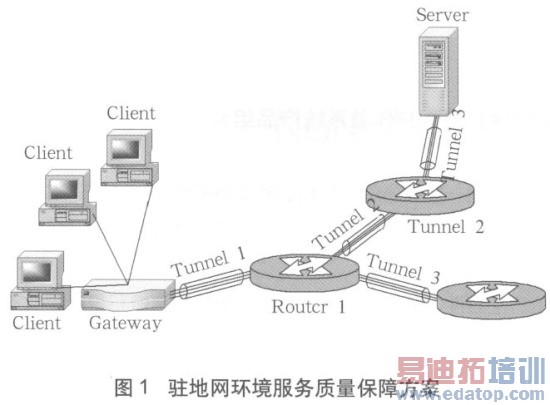

考虑到驻地网的特点，本文提出如图l的驻地网服务质量保障方案。在此方案中，驻地网络和远端服务器被隧道连接起来，将具有相同属性（诸如业务优先级，相同的信宿地址，相同的服务类型）的传输层数据流聚合成束在带宽控制粒度较粗的隧道中传输，隧道的传输服务质量由IntServ和DiffServ技术提供保障；而在隧道内部则由管理实体进行统一的带宽控制，用户流的QoS保障由用户终端、接入网关、传输网络和服务器共同协作完成。

（1）传输网络保障隧道中业务的传输质量；

（2）接入网关的功能是根据用户流的协议类型和目的地址进行分类，将属于同一类别的数据流置于同一隧道中进行传输；同时接入网关还需要对各个类别的流量进行隔离和带宽限制，在这一点意义上接入网关实现了质量保障路径在驻地网内的延伸；

（3）用户终端和远端服务器完成隧道中各个流的带宽分配和流量控制功能，在驻地网服务质量保障体系中，它们共同协作充当了隧道内带宽管理实体的角色。

在具体的实施中，传输网采用IntServ和DiffServ技术实现隧道的传输质量保障。用户端主机使用RSVP 的粗粒度请求（带宽、抖动门限等），在骨干网入口的带宽代理路由器可以将RSVP"预约"映射为用DS位指示的服务分类；在骨干网上采用DLffServ对包头中规定的QoS进行资源分配；在骨干网的输出端，再次使用基于RSVP 的QoS分级过滤机制，直至终点。从而最终实现了在输入端以客户为基础进行流量调节，以确保服务水平。

作者：王海霞 来源：电信工程技术与标准化
