铁通数据业务的实现方式

录入:edatop.com     点击:

数据化、宽带化、综合化已成为现在和今后网络发展的时尚和潮流。紧密结合目前市场和技术变化的趋势,将ATM和IP结合起来是铁通数据业务发展的关键。

FR(帧中继)方式

数据分组交换发展从技术上来看可以分为X.25到帧中继到ATM,帧中继做为X.25的一种技术进步,对X.25中的差错恢复、拥塞控制等做了简化,提高了数据传输效率,它采用复用的方式可以最大限度地利用带宽,节省用户端设备的投入,可以提高运营商的资源利用率,同时又可以保证每个方向的传输带宽,这点特别适合网络结构为点到多点的用户网络。

利用数据网设备的帧中继端口,铁通公司一定程度上节约了初期投资:以帧中继为核心交换技术,辅以TDM的接入方式;采用MUX(复用器),充分利用MUX的技术优势,将多条64kbit/s用户通道复用成2Mbit/s,节省了帧中继交换机的E1接口资源与PCM设备,提高了端口利用率;采用帧中继的方案与用户端设备具有良好的兼容性,可利用用户的原有的基带调制解调器,节省了大量的基带调制解调器的投入,同时使网络具有良好的可扩展性。

ATM方式

ATM可以同时承载数据、语音、视频等业务,通过划分业务等级等多种手段来最大限度保证业务的QoS(服务质量),ATM和帧中继类似采用了复用技术,特别适合点到多点的网络结构。

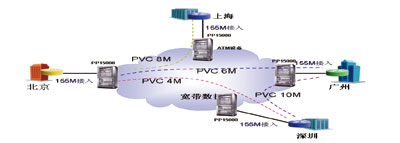

中国铁通采用ATM实现数据业务的网络拓扑结构如图1所示。

图1 铁通采用ATM实现数据业务的网络结构

FR-ATM方式

FR-ATM结合了FR和ATM的优势,可采用IPOVERFR和IPOVER ATM结合的方式进行数据传送。FR-ATM针对部分用户,在流量小的分支结构提供IP OVER FR的服务,在中心节点或者流量较大的节点提供IP OVER ATM服务。实际上当用户数据流通过宽带数据网帧中继接入节点后,交换机将会把帧中继的帧进行分段重组,封装成ATM信元格式在数据网内传送。和纯ATM方式相比,该方式投入较少。因此,FR-ATM适用于分支机构较多的用户,比如银行、证券等中大型企事业单位。

1.某大型企业的网络案例

例如,某大型企业资金结算系统的组网以ATM数据传输技术为基础,其中中心节点直接采用ATM协议方式接入,其它信源点通过FR协议方式接入,在宽带数据网内采用FR-ATM协议转换技术实现与ATM接入点的互通。信源点间采用ATMSPVC交换式虚电路和FRPVC虚电路技术互连,基本通道带宽根据用户的具体要求设定。

2.用户接入方式

因系统节点分布全国各地,因此该方案布线的接入及其复杂,采用了9种本地接入方式:155Mbit/s光纤接入;本地同轴电缆+远距传输V.35-2Mbit/s接入;本地同轴电缆V.35-2Mbit/s接入;光缆V.35-2Mbit/s接入;本地电话线V.35-2Mbit/s接入;本地电话线V.35-64kbit/s接入;本地电话线+远距传输V.35-2Mbit/s接入;本地电话线+远距传输V.35-64kbit/s接入;光缆+远距传输V.35-2Mbit/s接入。

CES方式

电路仿真业务(CES)是通过恒定比特率连接接入ATM网络的仿真T1/E1电路业务的标准方法,用来实施这一TDM电路仿真的协议被称为AAL1。AAL1电路仿真业务(CES)允许任一现有的多路复用器直接与网络连接,使电路可以在ATM上运行。

中国铁通国际局网关开通ATMUNI,通过2Mbit/s通道直接和和记电信传输相连,在内地和香港间开通了点对点的CES业务。

一条E1电路通过复用设备最多可以向用户提供32个64kbit/s通道,可以最大化利用铁通的传输资源。在宽带数据网内通过提供CBR(恒定彼特率)的ATMVCC保证用户带宽,因此CES非常适合点对点的业务模式。

虚拟路由器(VR)方式

VR方式可以将宽带数据网的PASSPORT交换机看成是一个路有器,用户可以以IP数据流的方式进入宽带数据网内,进入宽带数据网后,PASSPORT交换机将IP包封装成信元在网内传输,到达目的端交换机后再还原成IP包传给用户。

1.案例分析

为满足铁道部信息化发展需求,加快财务信息平台的建设,实现铁路运营站段对企业财会主管部门信息透明的目标,按照部财务会计管理信息系统(FAMIS)专项规划计算机网络平台设计,铁路计算机网络无法覆盖的铁路财会业务数据源点单位,使用铁通公司宽带数据网上的专用IP网组成铁道财务资金信息系统。

2.接入方式

(1)5类线直接连接:当DSLAM设备与Passport交换机的距离不超过100m时,可以采用直接连接的方式。

(2)高速调制解调器连接:当DSLAM设备与Passport7480的距离在8km范围内、外线为双绞线、速率要求不高的情况下,采用高速调制解调器连接。

(3)光纤收发器连接:当DSLAM设备和Passport7480交换机距离较远(几十公里),有富裕的光纤资源,速率要求较高时,采用10/100Mbit/s光纤收发器连接。

(4)E1传输通道和G.703/ET10转换器组合的专线接入方式:当DSLAM与PASSPORT4交换机位于不同城市,中间有传输通道,接入速率要求不高时,采用一对G.703/ET10的转换器实现对接。

(5)高速调制解调器和G703/ET10转换器连接:当DSLAM与PASSPORT交换机位于不同城市,并且远端传输机房和程控汇接局有3~8km距离,中间可以提供2Mbit/s传输通道,汇接局和传输机房之间通过高速调制解调器连接,最后通过传输通道和Passport交换机所在地的G.703/ET10的转换器实现对接。

(6)N×E1/ET10转换器连接:当DSLAM与PASSPORT交换机位于不同城市,中间有较丰富的传输通道、接入速率要求较高时,采用一对N×E1/ET10的转换器实现对接。

(7)SDH/155M-100Base-T转换器连接:当DSLAM与PASSPORT交换机位于不同城市,中间有较大的传输通道、用户对接入速率有更高要求时,采用一对EOS(155Mbit/s/100Mbit/s)转换器实现对接。

作者:中国铁通公司 马重阳 陶文 来源:通信世界周刊
