如何应对D类音频应用中的EMI问题?

录入:edatop.com     点击:

在放大器附近放置铁氧体磁珠并与扬声器串列,可以是很有效的抑制EMI的方法。为了进一步理解铁氧体磁珠的抑制方法,我们将铁氧体磁珠分成频变电阻和电感元件,如图5所示。要抑制EMI,铁氧体磁珠需要作为电阻器,但因为Rdc=0,该处没有直流电压降。对于频率低于1 MHz的应用,采用这种方法很有效。此外,如图所示,还需要考虑二元分压器。Z1和Z2都是频率相关的,为了达到所需的低通滤波器功能,以下的关系必须成立:在要求的频率下Z2>>Z1,在噪声频率下Z1>>Z2。

铁氧体通常会用来作为串联元素,电容便作为分流元素。 这里的电容可以是物理电容,也可以是集中电容。传递函数表示Z1和Z2将会分别随着频率(1/jωC)增加和减少。而系统将会有某程度的阻尼明显地消减共振效应。

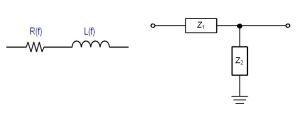

图5:在放大器附近放置铁氧体磁珠是有效抑制EMI的方法。

从图中可见,在处理D类固有的周期性方波时,最基本的难题是谐振间隔时出现的集中能量。为了设计一个"安静"的低EMI D类放大器,一个方法是将频率来回抖动,或扩展开关的频谱,降低频谱内所有点上的能量。与传统的D类放大器相比,扩频调制方案有几个重要的优点:除了可保持高效效率和低THD+N外,更重要的是大幅削减了辐射噪声和EMI,如图6中所示。

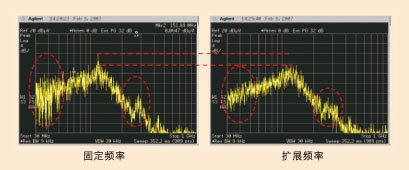

图6:扩频调制方案除了可保持高效效率和低THD+N外,还能大幅削减了辐射噪声和EMI。

来源:电子工程专辑
